Automatische Wickelmaschine für Aluminiumfolie und Kupferfolie
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | Folienwickler | Funktion: | mit einer Breite von mehr als 20 mm, |
|---|---|---|---|
| Foliendicke: | 0,2 | 3.0mm | Folie decoiler: | 1 Satz |
| Schweißen: | kaltes Druckschweißen | Motor: | 5.5 kW |
| Farbe der Maschine: | wie angefordert | Garantiezeit: | 12 Monate |
Automatische Wickelmaschine für Aluminiumfolie und Kupferfolie
Beschreibungmit einem Durchmesser von mehr als 10 mm,
Automatische Kupferfoliewickelmaschine BRJ200 ist eine professionelle Foliefoliewickler für die Wicklung von Transformatorspulen und anderen ähnlichen Produkten.Diese Art von Folienwickler ist mit einem Folienentwickler ausgestattetMit zwei Isolationspapierauswicklern kann die Kupferfolienwicklerin ein oder zwei Schichten Isolationspapier gleichzeitig abwickeln.mit einem Durchmesser von mehr als 20 mm, kann die Kupferfolie-Wicklungsmaschine Busstange und Folie miteinander schweißen.Die Folienwickler ist mit einem PLC-System ausgestattetMit HMI kann die Kupferfolie-Windemaschine leicht bedient werden.
HauptcGegnermit einem Durchmesser von mehr als 10 mm,
1Hauptrahmen
2. Folienleiterentwickler
3. Rollen
4. Wickeleinheit
5. Isolier-Entwickler
6. Fotoelektrischer Sensor
7. Kaltpresse Schweißanlage
8. Pneumatische Einheit
TechnischepArameternmit einem Durchmesser von mehr als 10 mm,
Die typischen Standardspezifikationen der Kupferfolienwickler BRJ200 sind nachstehend dargestellt, und die Kupferfolienwickler kann auch nach Wunsch hergestellt werden.
| Höchstbreite der Folie: | 200 mm |
| Ausgefertigte Spirale (ohne Busbar): | Ø 600 mm |
| Fertiges Spulen-OD (einschließlich Busbar ): | Ø 700 mm |
| Fertigspulenform: | Kreis, Oval und Rechteck usw. |
| Leitermaterial: | aus Kupfer oder Aluminium |
| Cu Folie Dicke: | 0.2 ~ 2,0 mm |
| Al Folie Dicke: | 0.3 ~ 3,0 mm |
| Identifizierungsnummer des Folienmaterials: | Ø 500 mm |
| Folienmaterial OD: | Ø 1000 mm, maximal |
| Nummer des Folie-Entwicklers: | 1 Stück |
| Längen der Folienabspannung: | 250 mm |
| Ausdehnung der Folien-Decoiler: | Ø 420 ~ 520 mm |
| Höchstgewicht der Spule: | 750 kg |
| Rectifizierungsmodus: | Fotoelektrische Sensorik |
| Nummer des Isolationspapierauswicklers: | 1 Satz |
| Isolierpapierspule OD.: | Ø 400 mm, maximal |
| Identifizierung der Isolationspapierspule: | Ø 76 mm |
| Breite des Isolationsdecoilers | 250 mm |
| Schacht für die Abwicklung von Isolationspapier: | Erweiterbar (pneumatische Öffnungs-/Schließung) |
| Drehgeschwindigkeit: | 0 ~ 60 Rpm |
| Wickelleistung des Servomotors: | 5.5 kW |
| Schweißvorrichtung: | Kaltschweißen |
| Steuerungssystem: | PLC |
| Betriebsschnittstelle: | Berührungsschirm |

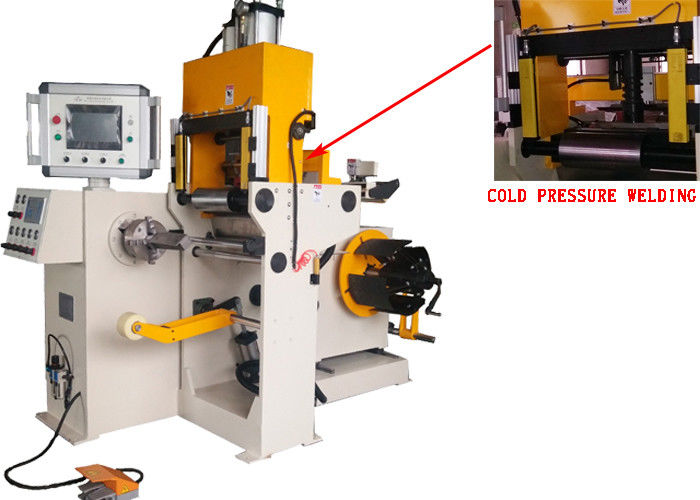

Abbildung 1: Gesamtsicht der Kupferfoliewickler BRJ200
Abbildung 2: Rückseite der Kupferfolienwickler BRJ200
