Hochleistungstransformator-Kern-Hubtisch-hydraulische treibende Kippenplattform

Hochleistungs-Transformator-Kernstapeltisch mit hydraulischem Kipptisch

Beschreibungdes Transformator-Kernstapeltisches ZPT-5T

Der Hochleistungs-Transformator-Kernstapeltisch ZPT-5T ist eine Spezialausrüstung für die Montage des Eisenkerns eines Transformators aus amorphem Metall. Der Transformator-Kernstapeltisch kann zum Stapeln des Eisenkerns und zum Kippen des gestapelten Kerns verwendet werden. Durch das Aufsetzen einer Spule auf die Hebebühne des Transformator-Kernstapeltisches, wodurch die Achse der Spule horizontal ausgerichtet wird, das Einführen jedes einzelnen Rahmen-Eisenkerns in die Innenbohrung der Spule, das Umwickeln, das Anbringen von Isolatoren und das Klemmen usw. werden die Falt-Eisenkerne fertiggestellt. Die Höhe der Arbeitsposition des Transformator-Kernstapeltisches kann leicht angepasst werden, um unterschiedlichen Montageanforderungen gerecht zu werden.

Schnelle Details des Transformator-Kernstapeltisches ZPT-5T

• Arbeitshöhe 850 mm
• Hydraulikaggregat 1 Stück
• Linearführung
• Maximale Kapazität 5000 kg
• Motorleistung 2,2 kW
• Hydraulikdruck 21 MPa

Hauptparameterdes Transformator-Kernstapeltisches ZPT-5T

Typische Standardspezifikationen des Transformator-Kernstapeltisches ZPT-5T sind unten dargestellt, der Stapeltisch kann jedoch auch nach Bedarf hergestellt werden.

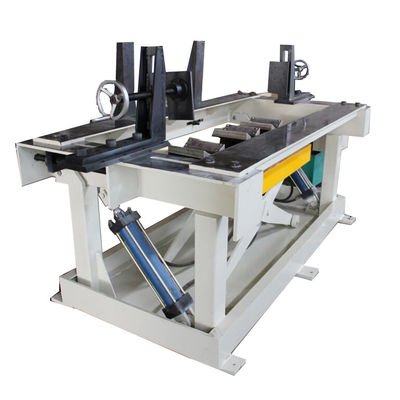

Abb. 1: Gesamtansicht des Transformator-Kernstapeltisches ZPT-5T

Abb. 2: Kippen des Transformator-Kernstapeltisches ZPT-5T
