| Name der Maschine: | Transformatorfolienwickelmaschine | Funktion: | Wickelspulen |
|---|---|---|---|
| Schweißender Modus: | Punktschweissen | Garantie: | 12 Monate |
| Motor: | 4KW | Windgeschwindigkeit: | 0 - 35 U/min |
| Cufolienstärke: | 0.2 - 2.0mm | Alfolienstärke: | 0,3 -3,0 mm |
| Hervorheben: | automatische 35rpm Punktschweissenmaschine,automatische Wickelmaschine der Spule 35rpm,4kw umwickelt automatische Punktschweissenmaschine |
||
Automatische Punktschweissen-Leiter-Strip Winder Transformer-Folien-Wickelmaschine
Beschreibung der Transformatorfolienwickelmaschine BRJ300-2
Transformatorfolienwickelmaschine BRJ300-2 ist hauptsächlich, damit wickelnde Folienspule trockene Art Transformator macht. Die Transformatorfolienwickelmaschine nimmt photoelektrische Sensoren an, um die Position der Folie automatisch zu korrigieren. Die Folie decoilers Gleichspannung annehmen, um die Spannung der Folie zu steuern. Die Wickelmaschine wird durch PLC-Kontrollsystem, das mit hoher Automatisierungs-, einfacher und zuverlässigeroperation ist, etc. gesteuert. Die Folienwickelmaschine nimmt Punktschweisseneinheit für schweißende Folie und Sammelschiene zusammen an. Funktionierende Transformatorfolienwickelmaschine ist durch einen Touch Screen sehr einfach.
Schnelle Details der Transformatorfolienwickelmaschine BRJ300-2:
1. Punktschweisseneinheit
2. Zwei Folie decoilers
3. Drücken von Rollen
4. Wickelnde Einheit
5. Zwei Isolierung decoilers
6. Korrektursystem
7. Zwei entgratene Einheiten
8. Zwei Reinigungseinheiten
Technische Parameter der Transformatorfolienwickelmaschine BRJ300-2
Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ300-2 werden unten gezeigt, jedoch kann die Maschine als verlangt worden auch hergestellt werden.
| Folien-Breite: | 100 - 300mm |
| Max. Axial Length (einschließlich Anschlussleitung): | 450mm |
| Gedrehtes Spule Od. : | 600mm |
| Gedrehte Spulen-Form: | Runde, Oval und Rechteck etc. |
| Leiter Strip Material: | Kupferne oder Aluminiumfolie |
| Cu-Folien-Stärke: | 0.2-2.0mm |
| Al Foil Thickness: | 0.3-3.0mm |
| Vereiteln Sie materielle Identifikation: | ≤ 500mm |
| Vereiteln Sie materielles Od.: | ≤ 1000mm |
| Folie Decoiler-Zahl: | 2 PC |
| Folie Decoiler-Länge: | 350mm |
| Maximales Spulen-Gewicht: | 750kg |
| Korrektur-Modus: | Photoelektrische Abfragung |
| Isolierungs-Papierspule Od.: | ≤ 400mm |
| Isolierungs-Papierspule Identifikation: | 76mm |
| Windgeschwindigkeit: | 0-35 U/MIN |
| Wickelnde Energie: | 4kw |
| Schweißen: | Punktschweissen |
| Kontrollsystem: | PLC |
| Operations-Schnittstelle: | Touch Screen |
| Zählung der Drehungs-Strecke: | 0 - 9999,9 |

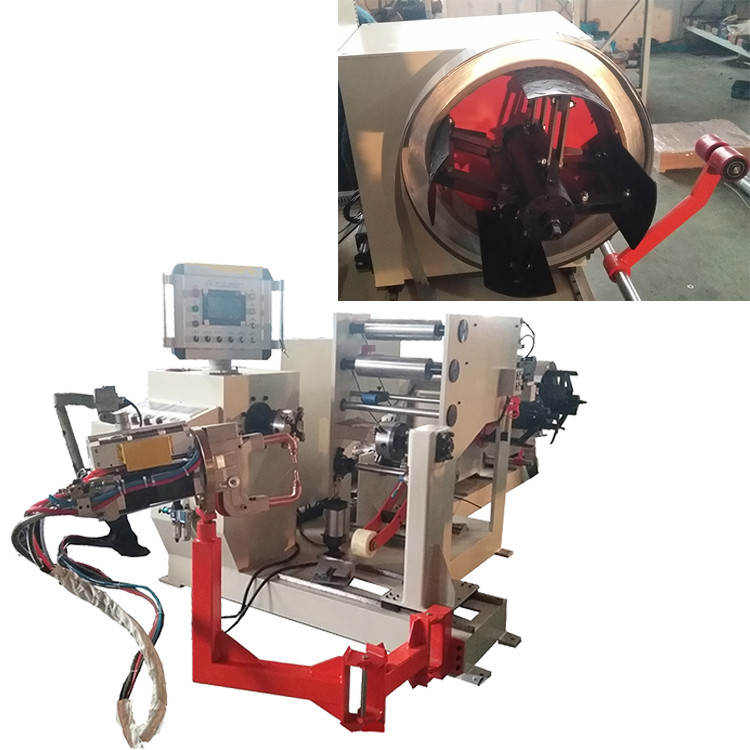

Abb. 1: Voll- Ansicht der Transformatorfolien-Wickelmaschine BRJ300-2
Abb. 2: Decioler Folie der Transformatorfolienwickelmaschine BRJ300-2
