Drei Drahtführungs-automatische Spulen-Winden-Laufruhe

Hohe effektive drei Drahtführungs-automatische Spulen-Wickelmaschine, die drei Spulen wickelt

Beschreibung der automatischen Spulenwickelmaschine ZPX150-3

Automatische Spulenwickelmaschine ZPX150-3 ist eine Art hohe effektive Spulenwickelmaschine, die drei Spulen mit drei Drahtführungen sofort wickeln kann. Die Art der automatischen Spulenwickelmaschine wird mit einem Servomotor versehen, um die Drahtführungen zu fahren. Die automatische Spulenwickelmaschine kann Kupferdraht- und Aluminiumdraht wickeln. Mit PLC-Kontrollsystem haben die automatische Spulenwickelmaschine programmierbare Funktion, die die Maschine haben reiche Funktionen herstellen. Die automatische Spulenwickelmaschine kennzeichnet langsames, Laufruhe, die hohe Automatisierung so an beginnen, die ist.

Hauptmerkmale der automatischen Spulenwickelmaschine ZPX150-3

• Langsames Beginnen
• Laufruhe
• Volle Funktion
• Weitverbreitet
• Einfache Operation
• Hohe Automatisierung

Technische Parameter der automatischen Spulenwickelmaschine ZPX150-3

Typische Standardspezifikationen der automatischen Spulenwickelmaschine ZPX150-3 werden unten gezeigt, jedoch können diese leicht geändert werden, wie verlangt worden.

• Mittelhöhe: 900mm
• Drehendes Durchmessermaximum 800mm
• Wicklungswellengröße 40x40x900mm
• Runddrahtdurchmesser 0.3-4.0mm
• Maximum jedes fertige Spulenhöhe 400mm
• Höchstzahl von fertigen PC der Spule 3
• Zahl von Isolierung decoiler 1 PC
• Wickelnde Leistungsstärke 4kw
• Drehende Geschwindigkeit 0-160 U/min
• Kontrollsystem PLC
• Minimale verbreitete Neigung 0.01mm
• Zählung von Strecke 0-9999.99

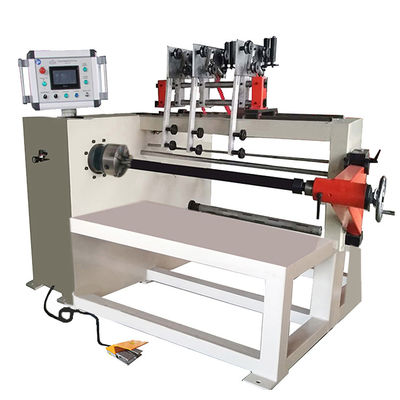

Abb. 1: Automatische voll- Ansicht der Spulenwickelmaschine ZPX150-3

Abb. 2: Automatische Drahtführung der Spulenwickelmaschine ZPX150-3
