| Name: | Schneiden Sie zur Längen-Linie | Schnitt des Modus: | Schrittschoss |
|---|---|---|---|
| Schnitt von Stärke: | 0,23 | 0.35mm | Schnitthöhe: | 40 | 400mm |
| Fütterungsgeschwindigkeit: | 120m/min | Garantie: | 12 Monate |
| Schnitt des Abgratens: | weniger als 0.02mm | Energie: | 15kw |
| Hervorheben: | Transformator-Kern-Schneidemaschine automatisch,Kern-Schneidemaschine des Transformator-15kw,Automatischer Schritt Lap Core Cutting Machine |
||
Automatischer Transformator-Kern-Schneidemaschine-Schritt Lap Cut To Length Line
Einleitung der Transformatorkernschneidemaschine HJX400-LLB
Transformatorkernschneidemaschine HJX400-LLB ist eine spezielle Ausrüstung für den Schnitt des Stahlblechs des Silikons, um Transformatorkern zu machen. Die Maschine ist mit zwei Ausschnitt- und zwei Lochenfunktionen, zum des Kernes mit einer speziellen Form zu machen. Servomotor wird angenommen, um den Ausschnitt und die lochenden Aktionen zu fahren, der der Präzision der Aktionen garantiert. Die Maschine wird durch PLC basierte Kontrollsystem gesteuert. Außerdem ist die Maschine mit zwei Arten, man ist allgemeine Art, andere ist Schrittschossart. Mit HMI ist es sehr einfach, die Maschine zu benützen.
Hauptkomponenten der Transformatorkernschneidemaschine HJX400-LLB
Technische Parameter der Transformatorkernschneidemaschine HJX400-LLB
Typische Standardspezifikationen von HJX400-LLB werden unten gezeigt, jedoch können diese leicht geändert werden, wie verlangt worden.
| Zwei-Endspule dereeler Kapazität | 1000kg/end |
| Versorgungsspule Identifikation | Φ500mm |
| Maximales Versorgungsspule Od | Φ1200mm |
| Ausschnittköpfe | 45+, 45 - und Dreieck |
| Schnitt von Stärke | 0,23 | 0,35 Millimeter |
| Schnitthöhe | 40 | 400 Millimeter |
| Schneidlänge | 350 | 9999 Millimeter |
| Durchschlagsdurchmesser | Φ10mm, Φ14mm und Φ22mm, austauschbar |
| Maximale Fütterungsgeschwindigkeit | 120 m/min |
| Schneidewinkelgenauigkeit | ±0.05° |
| Schneidlängegenauigkeit | ±0.10 Millimeter |
| Schnitt des Abgratens | ≤0.02 Millimeter |
| Installationskapazität | 15 Kilowatt |

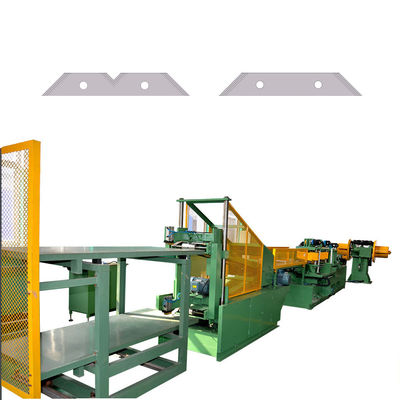

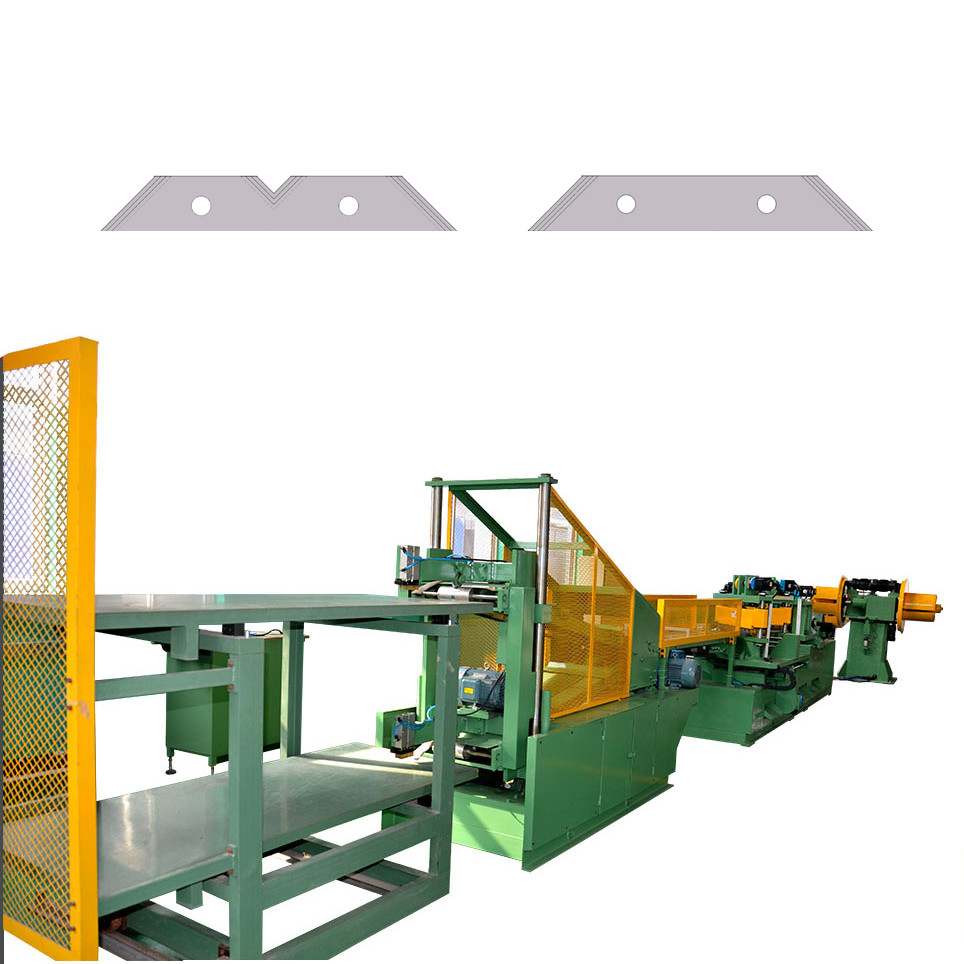

Abb. 1: Schneiden Sie zur Längenlinie HJX400-LLB Seitenansicht
Abb. 2: Schneiden Sie zur Längenlinie HJX400-LLB Spule dereeler
