Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Transformatorkernschneidemaschine | Schnitthöhe: | 100 | 800mm |
|---|---|---|---|
| Schnitt von Stärke: | 0,23 | 0.35mm | Schneidlänge: | 350 | 9999mm |
| Fütterungsgeschwindigkeit: | 120m pro Minute | Leistungsstärke: | 9kw |
| Farbe: | wie verlangt | Garantie: | 12 Monate |
| Hervorheben: | Elektrisches Steuertransformator-Kern-Schneidemaschine,Transformator-Kern-Schneidemaschine PLC steuerte,Transformator-Kern-Schneidemaschine pneumatisch |
||
Transformator-Kern-Schneidemaschine Schritt-Lap Cut To Length Lines automatische
Einleitung der Transformatorkernschneidemaschine HJX800-LLB
Der Transformatorkern, der das machne, auch genannt Schnitt zur Längenlinie schneidet, HJX800-LLB ist eine spezielle Ausrüstung für den Schnitt des Stahlblechs des Silikons, um Transformatorkern zu machen. Die Maschine ist mit zwei Ausschnitt- und zwei Lochenfunktionen, zum des Kernes mit einer speziellen Form zu machen. Servomotor wird angenommen, um den Ausschnitt und die lochenden Aktionen zu fahren, der der Präzision der Aktionen garantiert. Die Maschine wird durch PLC basierte Kontrollsystem gesteuert. Außerdem ist die Maschine mit zwei Arten, man ist allgemeine Art, andere ist Schrittschossart. Mit HMI ist es sehr einfach, die Maschine zu benützen.
Hauptkomponenten der Transformatorkernschneidemaschine HJX800-LLB
Technische Parametertransformator-Kernschneidemaschine HJX800-LLB
Typische Standardspezifikationen der Transformatorkernschneidemaschine HJX800-LLB werden unten gezeigt, jedoch kann die Schneidemaschine auch manufacted leicht geändert, wie verlangt.
| Zwei-Endspule dereeler Kapazität | 4000kg/end |
| Versorgungsspule Identifikation | Φ500mm |
| Maximales Versorgungsspule Od | Φ1200mm |
| Ausschnittköpfe | 45+, 45 - und Dreieck |
| Schnitt von Stärke | 0,23 | 0,35 Millimeter |
| Schnitthöhe | 100 | 800 Millimeter |
| Schneidlänge | 500 | 5000 Millimeter |
| Durchschlagsdurchmesser | Φ10mm und Φ14mm, austauschbar |
| Maximale Fütterungsgeschwindigkeit | 180 m/min |
| Schneidewinkelgenauigkeit | ±0.05° |
| Schneidlängegenauigkeit | ±0.10 Millimeter |
| Schnitt des Abgratens | ≤0.02 Millimeter |
| Installationskapazität | 40 Kilowatt |

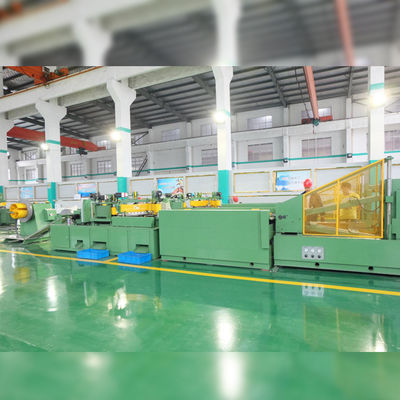

Abb. 1: Voll- Ansicht der Transformatorkern-Schneidemaschine HJX300
Abb. 2: Seitenansicht der Transformatorkernschneidemaschine HJX300
