| Name: | Kernschneidemaschinen | Schnittmodus: | Stufe Runde |
|---|---|---|---|
| Schnittstärke: | 0,23 ~ 0,35 mm | Schnittbreite: | 40 ~ 400mm |
| Schneidgeschwindigkeit: | 120m/Min | Garantie: | 12 Monate |
| Schneiden von Graten: | weniger als 0,02 mm | Leistung: | 15kw |
| Hervorheben: | SPS-basierte Transformator-Kern-Schneidemaschine,Step-Lap-Kernschneidemaschine,Step-Lap-Transformator-Kern-Schneidemaschine |
||
Automatische Transformator-Kernschneidemaschine Step Lap Core Cutter Machine
Einführungder Trafokernschneidemaschine HJX400-LLB
Die Transformatorkernschneidemaschine HJX400-LLB ist eine professionelle Kernschneidemaschine, die hauptsächlich zum Schneiden von Siliziumstahl zur Herstellung von Transformatorkernen verwendet wird.Servomotoren werden zum Antreiben von Schneid- und Stanzvorgängen verwendet, wodurch die Präzision des Vorgangs gewährleistet werden kann.SPS-basiertes Steuerungssystem wird verwendet, um die Transformatorkern-Schneidemaschine zu steuern.Die Transformatorkern-Schneidemaschine ist ein Step-Lap-Typ, der Step-Lap-Siliziumblech zur Herstellung von Transformatorkernen schneiden kann.Die Transformatorkern-Schneidemaschine kann den Siliziumstahl mit einer maximalen Breite von 400 mm schneiden.
HauptsächlichcKomponentender Trafokernschneidemaschine HJX400-LLB
TechnischpParameter der Trafokernschneidemaschine HJX400-LLB
Typische Standardspezifikationen der HJX400-LLB sind unten aufgeführt, die Transformatorkernschneidemaschine kann jedoch auch nach Kundenwunsch gefertigt werden.
| Kapazität des Zwei-Enden-Coilabrollers | 1000 kg/Ende |
| Versorgungsspulen-ID | Φ500mm |
| Maximaler Außendurchmesser der Versorgungsspule | Φ1200mm |
| Schneidköpfe | 45+ ,45- und Dreieck |
| Schnittstärke | 0,23 ~ 0,35 mm |
| Schnittbreite | 40 ~ 400 mm |
| Schnittlänge | 350 ~ 9999 mm |
| Stempeldurchmesser | Φ10mm, Φ14mm und Φ22mm, austauschbar |
| Maximale Vorschubgeschwindigkeit | 120 m/Min |
| Schnittwinkelgenauigkeit | ±0,05° |
| Schnittlängengenauigkeit | ±0,10 mm |
| Schneiden von Graten | ≤0,02 mm |
| Installationskapazität | 15kw |

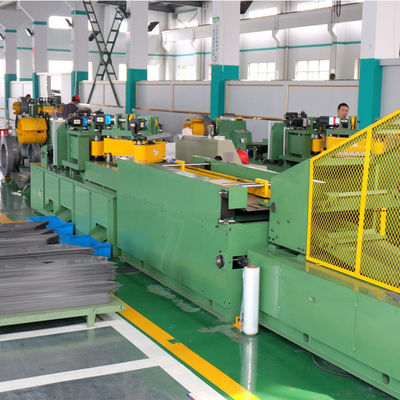

Abb. 1: Seitenansicht der Ablänglinie HJX400-LLB
Abb. 2: Coilabroller der Querteilanlage HJX400-LLB
