Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | Spulenwickelmaschine | Anwendung: | Wickeldrahtspule |
|---|---|---|---|
| Leistungsstärke: | 4kw | Wickelgeschwindigkeit: | 0 ~ 160 U/min |
| Führung: | Cu-Draht oder Al-Draht | Drahtart: | Ebene oder Runddraht |
| Drahtgröße: | 0.3mm | 5.0mm | Garantie: | 12 Monate |
| Hervorheben: | Transformator,der Ausrüstung PLC-Steuerung macht,Winde der Spulen-160rpm |
||
Plc-Steuertransformator, der Ausrüstung automatische Spulen-Wickelmaschine herstellt
Beschreibung der automatischen Spulenwickelmaschine ZPX150-3
Automatische Spulenwickelmaschine ZPX150-3 ist eine von hohen effektiven Drahtwinden. Diese Art der Spulenwickelmaschine kann drei Spulen sofort wickeln und die maximale Höhe jeder Spule ist 150mm. Die automatische Spulenwickelmaschine wird mit einem Servomotor 750w versehen, um die Drahtführung zu fahren, die der Präzision des Drahtführungsbewegens garantiert. Die automatische Spulenwickelmaschine kann zu zu wickeln Runddraht und zum Flachdraht gewohnt. Außerdem kann die Wickelmaschine besonders angefertigt werden, wie verlangt worden.
Hauptkomponenten der Spulenwickelmaschine ZPX150-3
1. Großstahlrechner, ist es sehr stong und wird mit Stahl geschweißt
2. Wickelnde Haupteinheit, 4 Kilowatt-Motor stellt genügend ziehende Kraft für die Maschine zur Verfügung
3. Servomotorantriebsdrahtführung
4. VFD
5. PLC basierte Kontrollsystem,
6. Druckluftanlage
7. Fußpedal
Technische Parameter der automatischen Spulenwickelmaschine ZPX150-3
Typische Standardspezifikationen der Spulenwickelmaschine ZPX150-3 werden unten gezeigt, jedoch kann die Wickelmaschine als verlangt worden auch hergestellt werden.
| Mittelhöhe: | 900 Millimeter |
| Quadratische Wellen-Größe: | 40x40x600 Millimeter |
| Runddraht-Durchmesser: | 0.3~4.0 Millimeter |
| Maximale Flachdraht-Größe: | 3x10 Millimeter |
| Maximales fertiges Spule Od.: | 400 Millimeter |
| Maximal jede Spulen-Länge: | 150 Millimeter |
| Leistungsstärke: | 4kw |
| Drehende Geschwindigkeit: | 0~200 U/min |
| Windgeschwindigkeits-Regelung: | Variable Frequenz und stepless Geschwindigkeitsregelung |
| Kontrollsystem: | PLC |
| Minimale verbreitete Neigung: | 0,01 Millimeter |
| Zählung des Modus: | zählendes 5-digit, |
| Voreinstellung Max. Turns Number: | 9999,9 |

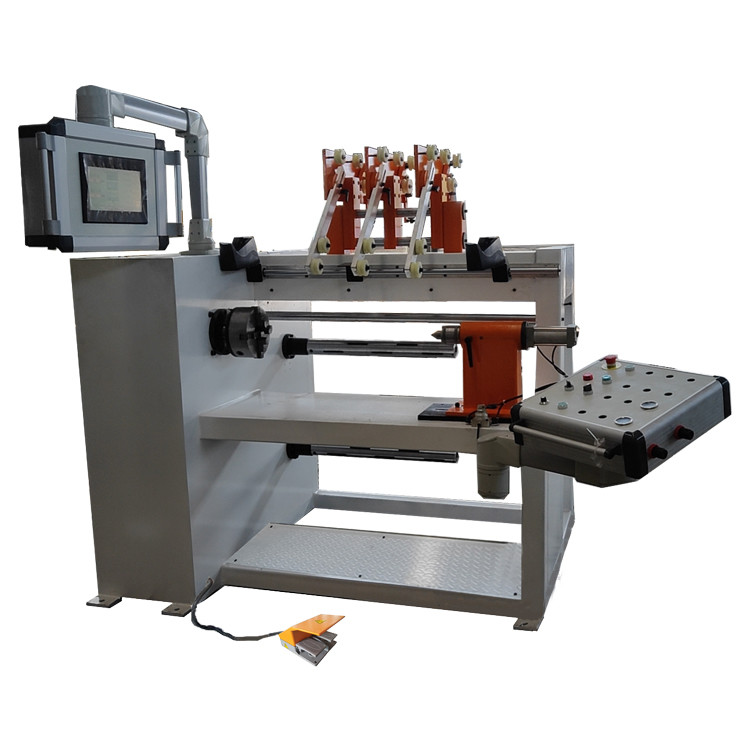

Abb. 1: Automatische voll- Ansicht der Spulenwickelmaschine ZPX150-3
Abb. 2: Automatische Drahtführung der Spulenwickelmaschine ZPX150-3
