| Name: | Spulenwickelmaschine | Funktion: | Wickeldrahtspule |
|---|---|---|---|
| Energie: | 4kw | Windgeschwindigkeit: | 0 ~ 160 U/min |
| Leiter: | Cu-Draht oder Al-Draht | Drahtart: | Ebene oder Runddraht |
| Drahtgröße: | 0.3mm | 5.0mm | Garantiezeitraum: | 12 Monate |
| Hervorheben: | Hohe effektive Spulen-Winde,Kleine Kupferdraht-Spulen-Winde,Spulen-Winde 160rpm |
||
Kleine Spulen-Winden-automatische Spulen-Wickelmaschine des Kupferdraht-hohe effektive drei
Beschreibung der automatischen Spulenwickelmaschine ZPX150-3
Automatische Spulenwickelmaschine ZPX150-3 ist eine Berufswickelmaschine für Wickeldrahtspulen. Diese Art der automatischen Spulenwickelmaschine ist eine hohe leistungsfähige Wickelmaschine, die benutzt werden kann, um drei gleiche Spulen mit maximaler Höhe 150mm pro jedes auf einmal zu wickeln. Die automatische Spulenwickelmaschine kann Runddraht und Flachdraht wickeln. Motor 4kw wird benutzt, um die wickelnde Welle zu fahren. Die automatische Spulenwickelmaschine wird mit einer Drahtführung für Draht automatisch legen versehen. Die Drahtführung angetrieben durch einen Servomotor, der der Präzision und das leistungsfähige garantiert.
Hauptkomponenten der automatischen Spulenwickelmaschine ZPX150-3
1. Großstahlrechner, wird es mit Stahl geschweißt
2. Wickelnde Haupteinheit, einschließlich Wicklungsmotor und Wicklungswelle
3. Automatischer Draht, der die Einheit, angetrieben durch Servomotor 750w legt
4. PLC basierte Kontrollsystem,
5. Druckluftanlage
6. Servomotor
7. Fußpedal
Technische Parameter der automatischen Spulenwickelmaschine ZPX150-3
Typische Standardspezifikationen der automatischen Spulenwickelmaschine ZPX150-3 werden unten gezeigt, jedoch kann die Spulenwickelmaschine als verlangt worden auch hergestellt werden.
| Mittelhöhe: | 900 Millimeter |
| Quadratische Wellen-Größe: | 40x40mm |
| Runddraht-Durchmesser: | Ø0.3-4.0 Millimeter |
| Max. Flachdraht-Größe: | 3x8 Millimeter |
| Fertige Spule Identifikation: | Hängen von Ihrer Form ab (Wellengröße 40*40 Millimeter) |
| Max. Finished Coil Od.: | Ø400 Millimeter |
| Maximum. Jede Spulen-Länge: | 150 Millimeter |
| Wickelnde Leistungsstärke: | 4kw |
| Windgeschwindigkeit: | 0 | 200 U/min |
| Windgeschwindigkeits-Regelung: | Variable Frequenz und stepless Geschwindigkeitsregelung |
| Kontrollsystem: | PLC |
| Verbreiten Sie Neigung: | Min.-Schritt: 0,01 Millimeter |
| Zählung des Modus: | zählendes 5-digit, |
| Voreinstellung Max. Turns Number: | 9999,9 |

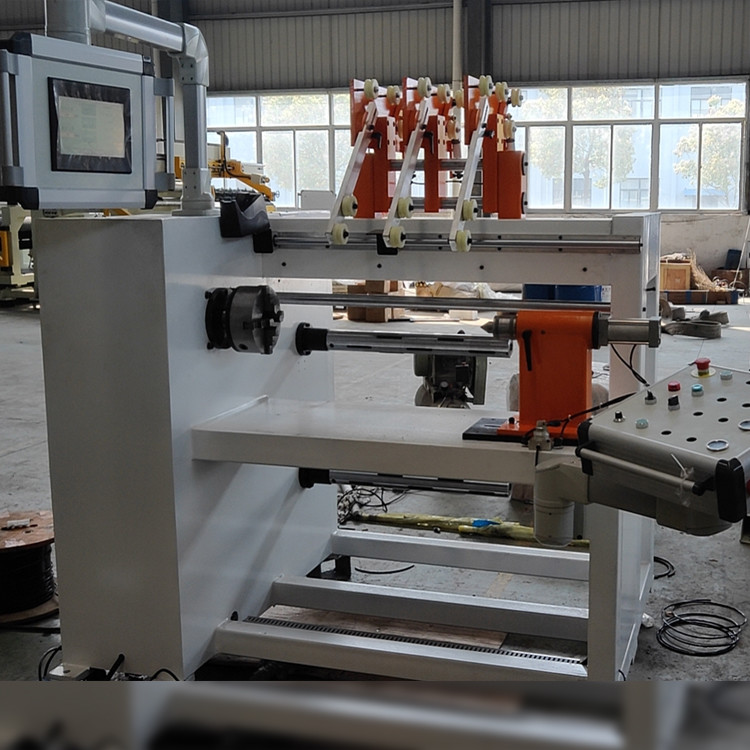

Abb. 1: Automatische voll- Ansicht der Spulenwickelmaschine ZPX150-3
Abb. 2: Automatische Drahtführung der Spulenwickelmaschine ZPX150-3
