| Produktname: | Kernschneidemaschinen | Schnitt des Modus: | Schrittschoss |
|---|---|---|---|
| Streifendicke: | 0,23 | 0.35mm | Streifenbreite: | 40 | 400mm |
| Schnittgeschwindigkeit: | 0 | 120m/min | Garantiezeitraum: | 12 Monate |
| Schnitt des Abgratens: | weniger als 0.02mm | Energie: | 15KW |
| Hervorheben: | Step-Lap-Transformatorkern-Schneidemaschine,15-kW-Transformatorkern-Schneidemaschine |
||

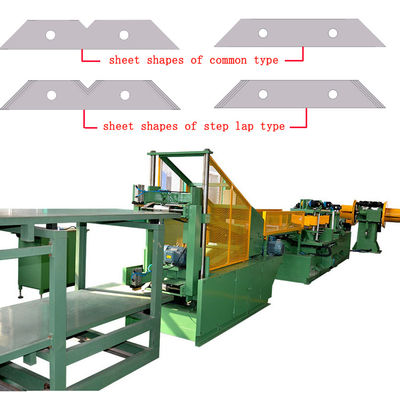

Automatische Step-Lap-Transformatorkern-Schneidemaschine, die auf Länge geschnitten wird und Transformatorkerne herstellt
Einführung der Transformatorkern-Schneidemaschine HJX400-LLB
Die Transformatorkern-Schneidemaschine HJX400-LLB ist ein Spezialschneider zum Schneiden von Siliziumstahlbändern zur Herstellung von Transformatorkernen.Dieses Modell einer Transformatorkern-Schneidemaschine kann Streifen mit einer Breite von 40 mm bis 400 mm schneiden.Durch den Servomotorantrieb kann die Transformatorkern-Schneidemaschine verschiedene Aktionen präzise ausführen.Das Steuerungssystem der Schneidemaschine basiert auf einer SPS, wodurch die Maschine automatisiert werden kann, was bedeutet, dass die Transformatorkern-Schneidemaschine nach Voreinstellung der entsprechenden Parameter automatisch gemäß den voreingestellten Parametern laufen kann.Die Schneidemaschine zeichnet sich durch hohe Automatisierung und einfache Bedienung usw. aus.
Hauptkomponenten der Transformatorkern-Schneidemaschine HJX400-LLB
Technische Parameter der Transformatorkernschneidemaschine HJX400-LLB
Typische Standardspezifikationen der HJX400-LLB sind unten aufgeführt, die Transformatorkern-Schneidemaschine kann jedoch auch nach Wunsch hergestellt werden.
| Kapazität des Zwei-End-Coil-Abrollers | 1000 kg/Ende |
| Versorgungsspulen-ID | Φ500mm |
| Maximaler Außendurchmesser der Versorgungsspule | Φ1200mm |
| Schneidköpfe | 45+, 45- und Dreieck |
| Schnittstärke | 0,23 ~ 0,35 mm |
| Schnittbreite | 40 ~ 400 mm |
| Schnittlänge | 350 ~ 9999 mm |
| Stempeldurchmesser | Φ10mm, Φ14mm und Φ22mm, austauschbar |
| Maximale Vorschubgeschwindigkeit | 120 m/min |
| Schnittwinkelgenauigkeit | ±0,05° |
| Genauigkeit der Schnittlänge | ±0,10 mm |
| Grate schneiden | ≤0,02 mm |
| Installationskapazität | 15 kW |
Abb. 1: Seitenansicht der auf Länge geschnittenen Linie HJX400-LLB
Abb. 2: Coil-Abroller der Schnittlinie HJX400-LLB
