| Produkt-Name: | transformatorische Kernschneidemaschine | Verwendung: | Schneiden von Siliziumstahl |
|---|---|---|---|
| Verarbeitung: | zwei schneiden, zwei stanzen | Blechdicke: | 0,23 | 0.35mm |
| Lochendes Loch: | Φ10 ~ 24mm | Fütterungs-Geschwindigkeit: | 120m/min |
| Farbe: | Optional | Garantiezeitraum: | 12 Monate |
| Kontrollsystem: | PLC | Betriebssystem: | Automatisch |
| Hervorheben: | 60-mm-Transformatorkernschneidemaschine,automatische SPS-Transformatorkernschneidemaschine,automatischer Transformatorkernschneider 120 m/min |
||
Automatische Transformatorkern-Schneidemaschine, die Streifen mit einer Breite von 60 mm bis 600 mm schneidet
Beschreibung der Transformatorkernschneidemaschine HJX600-LL
Die automatische Transformatorkern-Schneidemaschine HJX600-LL ist eine Spezialausrüstung zum Schneiden von Silizium-Eisenstreifen zur Herstellung von Transformatorkernbeinen oder -jochen.Die Transformatorkern-Schneidemaschine kann den Streifen beim Schneiden stanzen.Die Kernschneidemaschine kann Streifen mit einer Breite von 60 mm bis 600 mm schneiden.Es ist einfach zu bedienen.
Kurze Details zur Transformatorkern-SchneidemaschineHJX600-LL
1. einseitige Abwickelhaspel (hydraulisch expandierend, elektrische Umkehrung)
2. Schrägvorschubeinheit
3. Feeder (angetrieben durch Servomotor, Längenmessgerät)
4. Stanzeinheit
5. Schermaschineneinheit
6. Auslassplattform
7. Depiler- und Sortiereinheit
8. Auffangmaterialeinheit
9. System zur Einstellung der gesamten Linienbreite
10. Pneumatisches System
Technische Parameter der TransformatorkernschneidemaschineHJX600-LL
Typische Standardspezifikationen der Transformatorkern-Schneidemaschine HJX600-LL sind unten aufgeführt, die Transformatorkern-Schneidemaschine kann jedoch auch nach Wunsch hergestellt werden.
| Breitentoleranz des Rollenmaterials: | ≤±0,1 mm |
| Rollenmaterial Gratlänge: | ≤0,03 mm |
| Rollenmaterial S-Grad-Toleranz: | Einzelrichtung weniger als 0,1 mm pro 1000 mm |
| Wellengrad des Rollenmaterials: | ≤15 mm/1000 mm (Spannweite mehr als 1000 mm, Höhe weniger als 15 mm) |
| Blechstärke: | 0,23～ 0,35mm |
| Blattbreite: | 60 ~ 600 mm |
| Blattlänge: | 350 ~ 9999 mm |
| Stanzlochdurchmesser. | Φ 10 mm ~ 24 mm |
| Lochposition: | kann entlang der Mittellinie bidirektional versetzt werden |
| Exzentrizität beim V-Nut-Stanzen (in der Mitte des Blechs): | ±30mm |
| Vorschubgeschwindigkeit: | 0–200 m/min |
| Leistung: | 18 kW |

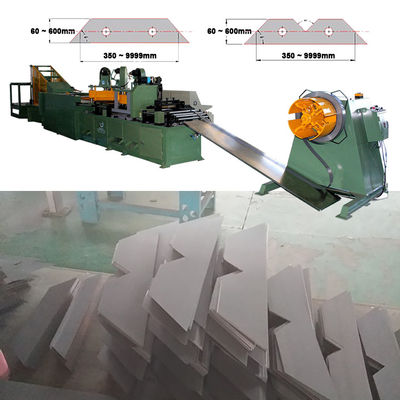

Abb. 1: Gesamtansicht der Transformatorkernschneidemaschine HJX600-LL
Abb. 2: Abwickelhaspel der Transformatorkernschneidemaschine HJJ600-LL
