Produktdetails:
Zahlung und Versand AGB:
|
| Name der Maschine: | Kernschneidemaschinen | Schnittmodus: | Schrittschoss |
|---|---|---|---|
| Schnittdicke: | 0,23 | 0.35mm | Schneidbreite: | 40 | 400mm |
| Schneidgeschwindigkeit: | 0 | 120m/min | Garantiezeit: | 12 Monate |
| Schnitt des Abgratens: | weniger als 0.02mm | Motorleistung: | 15 kW |
| Hervorheben: | Maschine zum Schneiden von Silizium-Stahlkernen,Schritt-Lap-Kernschneidemaschine,Transformatorkernschneidemaschine |
||
Transformator Kern Schneidmaschine Schritt Lap Silizium Stahl Schnitt bis Länge Linie
Einleitungmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,
Die Transformatorkernschneidemaschine, auch als Schnittlinie bezeichnet, ist eine spezielle Ausrüstung, die hauptsächlich zum Schneiden von Siliziumstahlstreifen zur Herstellung von Transformatorkernbeinen und -jochen verwendet wird.Die Schnitt-zu-Länge-Linie kann das Silizium Stahlstreifen mit maximaler Breite 400mm schneiden. Die Dicke des Streifens kann von 0,23 mm bis 0,35 mm betragen. Mit dem PLC-Steuerungssystem kann die Schnittlinie den Streifen präzise schneiden. Die Schnittlinie verfügt über eine einfache Bedienung und so weiter.
HauptcGegnermit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,
TechnischepArameternmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,
Die typischen Standardspezifikationen von HJX400-LLB sind nachstehend dargestellt, jedoch kann die Transformatorkernschneidemaschine auch nach Wunsch hergestellt werden.
| Kapazität des Zwei-Ende-Spulen-Drähers | 1000 kg/Ende |
| ID der Versorgungsspule | Φ500 mm |
| Höchstgeschwindigkeit der Versorgungsspule | Φ1200 mm |
| Schnittköpfe | 45+, 45- und Dreieck |
| Schnittdicke | 0.23 ~ 0,35 mm |
| Schneidbreite | 40 ~ 400 mm |
| Schnittlänge | 350 ~ 9999 mm |
| Durchmesser der Stanz | Φ10mm, Φ14mm und Φ22mm, austauschbar |
| Höchstzufuhrgeschwindigkeit | 120 m/min |
| Schnittwinkelgenauigkeit | ± 0,05° |
| Schnittlänge Genauigkeit | ± 0,10 mm |
| Schnitt- und Bohrarbeiten | ≤ 0,02 mm |
| Kapazität der Anlagen | 15 kw |

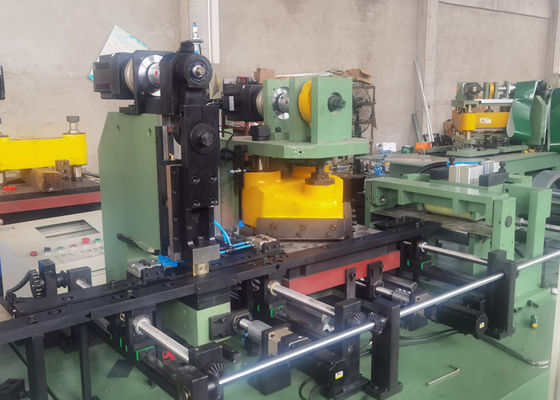

Abbildung 1:Seitenansicht der Längenlinie HJX400-LLB
Abbildung 2: Längenschnitt der HJX400-LLB-Spule
