Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | Spulenwickelmaschine | Gebrauch: | Wickeldrahtspule |
|---|---|---|---|
| Motorleistung: | 4 kW | Windgeschwindigkeit: | 0 ~ 160 U/min |
| Leiter: | Cu-Draht oder Al-Draht | Typ des Drahtes: | Ebene oder Runddraht |
| Größe des Drahtes: | 0.3mm | 5.0mm | Garantiezeit: | 12 Monate |
| Hervorheben: | Ausrüstung für drei Wicklungen,automatische Spulenwickelmaschine,Maschine mit drei Spulen |
||
Ausrüstung für die Dreispule-Wicklung
Beschreibungmit einer Leistung von mehr als 10 Watt,
Die automatische Spulenwickelmaschine ZPX150-3 ist eine Art hochwirksamer Drahtspulenwickler.die die Spulenwickelmaschine automatisch aus Winddraht machenDie automatische Spulenwickelmaschine kann mit drei Sätzen von Leitungsleitungen drei Spulen gleichzeitig wickeln.Die automatische Spulenwickelmaschine verfügt über hohe Automatisierung und einfache Bedienung, usw.
HauptcGegnermit einer Leistung von mehr als 10 Watt,
1- Hauptrahmen aus Stahl, geschweißt mit Stahl
2. Hauptwickelvorrichtung, einschließlich Wickelmotor und Wickelwelle
3. Automatische Drahtlegeleinheit, angetrieben durch 750w-Servomotor
4. PLC-basiertes Steuerungssystem,
5Pneumatisches System
6. Servomotor
7Fußpedal
TechnischepArameternmit einer Leistung von mehr als 10 Watt,
Die typischen Standardspezifikationen der automatischen Spulenwicklermaschine ZPX150-3 sind nachstehend dargestellt, und die Spulenwicklermaschine kann auch nach Wunsch hergestellt werden.
| Mittelhöhe: | 900 mm |
| Quadratische Schachtgröße: | 40x40 mm |
| Runddrahtdurchmesser: | Ø0,3-4,0 mm |
| Max. Flachdrahtgröße: | 3x8 mm |
| Fertiggestellte Spulen-ID: | Abhängig von Ihrer Form (Wellengröße 40*40 mm) |
| Maximal, fertig mit der Spirale. | Ø400 mm |
| Max. Länge jeder Spule: | 150 mm |
| Wickelmotorleistung: | 4 kW |
| Drehgeschwindigkeit: | 0 ~ 200 U/min |
| Regulierung der Windgeschwindigkeit: | Variable Frequenz- und schrittlose Drehzahlregelung |
| Steuerungssystem: | PLC |
| Spread Pitch: | Min. Schritt: 0,01 mm |
| Zählmodus: | Fünfstellige Zählung |
| Max. Dreht die Anzahl vordefiniert: | 9999.9 |

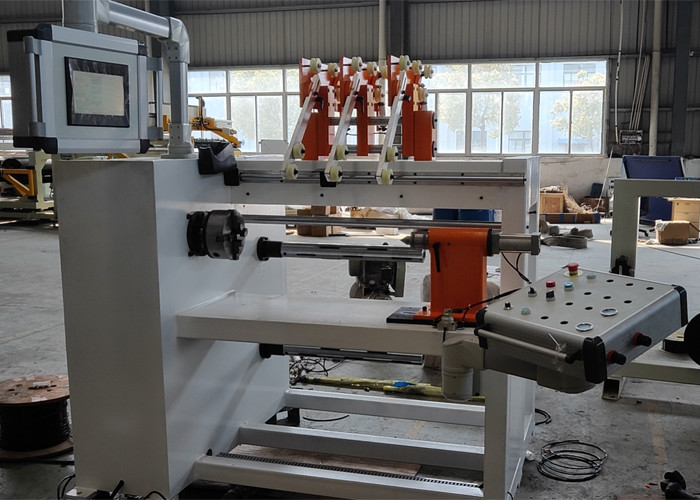

Abbildung 1: Volldarstellung der automatischen Spulenwickler ZPX150-3
Abbildung 2: Automatische Spulenwickelmaschine ZPX150-3
