Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Spulenwickelmaschine | Funktion: | Wickeldrahtspule |
|---|---|---|---|
| Motorleistung: | 4 kW | Drehgeschwindigkeit: | 0 ~ 160 U/min |
| Leiter: | Cu-Draht oder Al-Draht | Typ des Drahtes: | Flachdraht oder Runddraht |
| Runddrahtgröße: | Ø0,3 mm ~ 4,0 mm | Garantiezeit: | 12 Monate |
| Hervorheben: | 40,0 mm Kupferdrahtwickler,Maschine zum Wickeln von Plattkupferdraht |
||
4-köpfige Kupferdraht-Vanhängemaschine mit automatischer Spulenwicklung
Beschreibungmit einer Breite von mehr als 20 mm,4
Die automatische Spulenwickelmaschine ZPX150-4 ist eine Art hochwirksamer Spulenwickler. Mit einem 4-köpfigen Drahtführer kann die automatische Spulenwickelmaschine verwendet werden, um vier Spulen gleichzeitig zu winden.Der Drahtführer wird von einem Servomotor angetriebenDie automatische Spulenwickelmaschine ist mit einem Steuerungssystem ausgestattet, das auf PLC und HMI basiert.die die automatische Spulenwickelmaschine mit hoher Automatisierung und einfacher Bedienung macht, etc. Die Atuomaitc-Spulenwickelmaschine verfügt über einen langsamen Start, einen reibungslosen Betrieb, eine hohe Wirksamkeit und eine einfache Bedienung usw.
HauptcGegnermit einer Breite von mehr als 20 mm,4
1- Hauptrahmen aus Stahl, geschweißt mit Stahl
2. Hauptwickelvorrichtung, einschließlich Wickelmotor und Wickelwelle
3. Automatische Drahtlegeleinheit, angetrieben durch 750w-Servomotor
4. PLC-basiertes Steuerungssystem,
5Pneumatisches System
6. Servomotor
7Fußpedal
TechnischepArameternmit einer Breite von mehr als 20 mm,4
Die typischen Standardspezifikationen der automatischen Spulenwicklermaschine ZPX150-4 sind nachstehend dargestellt und die Spulenwicklermaschine kann auch nach Wunsch hergestellt werden.
| Mittelhöhe: | 900 mm |
| Quadratische Schachtgröße: | 40x40 mm |
| Runddrahtdurchmesser: | Ø0,3 ~ 4,0 mm |
| Max. Flachdrahtgröße: | 3x8 mm |
| Fertiggestellte Spulen-ID: | Abhängig von Ihrer Form (Wellengröße 40*40 mm) |
| Maximal, fertig mit der Spirale. | Ø400 mm |
| Max. Länge jeder Spule: | 150 mm |
| Wickelmotorleistung: | 4 kW |
| Drehgeschwindigkeit: | 0 ~ 200 U/min |
| Regulierung der Windgeschwindigkeit: | Variable Frequenz- und schrittlose Drehzahlregelung |
| Steuerungssystem: | PLC |
| Spread Pitch: | Min. Schritt: 0,01 mm |
| Zählmodus: | Fünfstellige Zählung, |
| Max. Dreht die Anzahl vordefiniert: | 9999.9 |

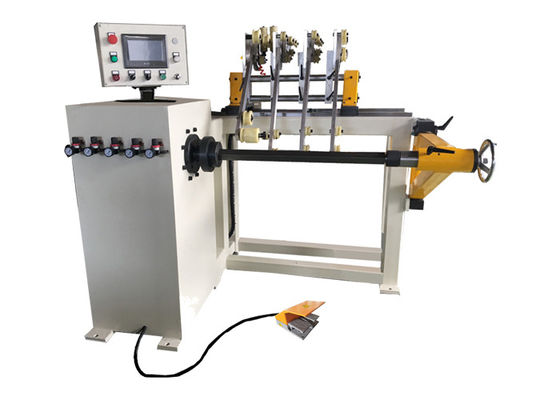

Abbildung 1: Volldarstellung der automatischen Spulenwickler ZPX150-4
Abbildung 2: Seitenansicht der automatischen Spulenwickler ZPX150-4
