Step-Lap-Transformatorkernschneidemaschine | Automatischer Siliziumstahlschneider für Reaktorkerne (DHJ400-BK)

Produktübersicht

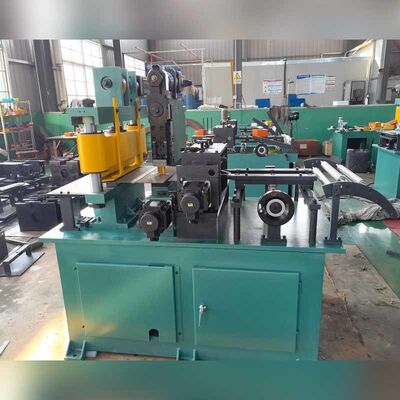

DerAutomatische ReaktorkernschneidemaschineDHJ400-BKist eine industrietaugliche, hochpräzise Lösung für die Verarbeitung hochwertiger Elektro-Siliziumstahlbänder. Speziell für die Herstellung entwickeltGliedmaßen, Beine und Joche des StufenreaktorkernsDiese vielseitige Maschine verarbeitet Streifenbreiten von40 mm bis 400 mmmit stufenlos einstellbaren Schnittlängen.Vollständig von Advanced angetriebensynchronisierte ServomotorenJeder Vorschub-, Stanz- und Schervorgang wird mit einer Genauigkeit im Mikrobereich ausgeführt. Durch die Integration einer intelligenten Step-Lap-Stapelfunktion und einer integrierten Stanzeinheit minimiert der DHJ400-BK den Magnetkernverlust erheblich und beschleunigt den Durchsatz Ihrer Transformatorproduktionslinie.

Warum der DHJ400-BK einen enormen Produktions-ROI steigert

• Step-Lap-Programmierfähigkeit:Programmieren und führen Sie nahtlos komplexe Schritt-Überlappungs-Schneidsequenzen aus, um die Energieeffizienz Ihrer Reaktorkerne zu maximieren.

• Ultraharte Fräser mit verlängerter Lebensdauer:Das Schermesser zeichnet sich durch ein extremes Härteprofil von ausHRC 88–90, Lieferung bis zu5 Millionen präzise Schnittebevor überhaupt ein Nachschleifen erforderlich ist, was Ihre Betriebsausfallzeiten drastisch reduziert.

• Vollständig servoangetriebene Kinematik:Beseitigt mechanische Verzögerung. Jede Streifenbewegung und jeder Schneidzyklus wird über drehmomentstarke Servomotoren ausgeführt, um eine Vorschubtoleranz von einzuhalten$\pm$0,05 mm/m.

• Null-Fehler-Kantenprofilierung:Verarbeitet dünne Siliziumstahlbleche bis zu einer Grathöhe vonweniger als 0,02 mmDadurch werden Kernkurzschlüsse und elektrische Verschlechterungen effektiv vermieden.

• Multifunktionaler Inline-Betrieb:Rollen Sie Streifen automatisch ab, richten Sie sie aus, stanzen Sie Löcher, schneiden Sie sie und stapeln Sie sie in einem einzigen fortlaufenden Layout.

Technische Spezifikationen

Hochleistungskomponentenarchitektur

Die Schneidemaschine DHJ400-BK ist mit Premium-Modulen aufgebaut, um stabile, kontinuierliche Fertigungsläufe rund um die Uhr zu unterstützen:

1. Hydraulischer Dornabwickler:Sorgt für gleichmäßige Spannung und schnelle Kernausdehnung für eine sichere Platzierung der Hauptspule.

2. Verstärkter Stahlrahmen und Zuführsystem:Von Servomotoren angetriebene, griffige Vorschubwalzen garantieren Schlupffreiheit bei Geschwindigkeiten bis zu 180 m/min.

3. Hochgeschwindigkeits-Lochstanzmatrix:Stanzt dynamisch gestochen scharfe, gratfreie Schraubenlöcher, die genau Ihren technischen Kernplänen entsprechen.

4. Heavy-Shear Guillotine-Einheit:Führt saubere Schnitte in variablen Winkeln aus, um makellose Gehrungsverbindungen zu schaffen.

5. Automatisierter Sammel- und Stapeltisch:Ordnet fertige Lamellen ordentlich für den sofortigen Transport zu Ihrer Kernmontagehalle.

Häufig gestellte Fragen (FAQ)

Was ist der Vorteil der HRC 88–90 Klinge?

Siliziumstahl ist stark abrasiv. Während Standardklingen schnell stumpf werden, führen unsere Spezialklingen aus hochhartem Verbundwerkstoff 5 Millionen Schnitte aus, bevor eine Wartung erforderlich ist. Dies führt zu einer monatelangen ununterbrochenen Produktion und geringeren Werkzeugkosten.

Bieten Sie kundenspezifische Spezifikationen für breitere Stahlbänder an?

Absolut. Während der DHJ400-BK bis zu 400-mm-Streifen verarbeiten kann, kann unser Ingenieurteam maßgeschneiderte Systeme bauen, die auf Ihre spezifischen Transformatorkapazitätsmetriken zugeschnitten sind.

Sind Sie bereit, die Produktionskapazitäten Ihres Reaktorkerns zu verbessern?

Optimieren Sie Ihre Fertigung, reduzieren Sie Kernverluste und senken Sie Ihren Wartungsaufwand. Kontaktieren Sie noch heute unser technisches Vertriebsteam, um individuelle Konfigurationsoptionen, Direktpreise ab Werk und detaillierte Gerätelayoutzeichnungen anzufordern!
