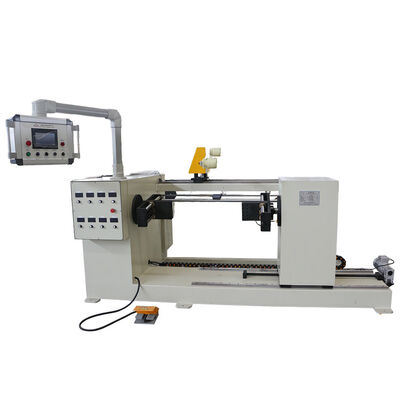

Programmierbare automatische Wickelmaschine für Reaktorspulen mit 1000 mm Wickelbreite ZPX1000
1. Produktübersicht
Die programmierbare automatische Wickelmaschine für Reaktorspulen ZPX1000 ist eine hochpräzise, kernspannende industrielle Wickelausrüstung, die für die Produktion von Reaktorspulen mit großer Breite maßgeschneidert ist. Durch die Übernahme einer synchronen Doppelmotor-Antriebsstruktur und einer Servo-Drahtsteuerungstechnologie löst diese Art von Wickelmaschine die Probleme von ungleichmäßigem Drehmoment, Drahtverlagerung und instabilem Start-Stopp, die bei herkömmlichen Einzelantriebs-Wickelgeräten auftreten.Die Wickelmaschine unterstützt die Verarbeitung von Kupfer- und Aluminiumdrähten (rund und flach) über den gesamten Bereich und ist mit einem ausgereiften programmierbaren SPS-System und einem farbigen Touchscreen-HMI ausgestattet. Sie realisiert eine vollautomatische, stufenlos drehzahlverstellbare Wickeloperation mit sanftem Anlauf, ruhigem Lauf und starker Traktion. Mit ultrahoher Wickelgenauigkeit und stabiler mechanischer Leistung ist die Wickelmaschine die bevorzugte automatisierte Ausrüstung für die standardisierte Massenproduktion von Leistungskernspulen und ähnlichen Produkten.
2. Hauptproduktvorteile & Schlüsselfunktionen
Im Gegensatz zu gewöhnlichen Wickelgeräten verwendet die Wickelmaschine für Reaktorspulen ZPX1000 einen verbesserten synchronen Doppelspannfutterantrieb und ein Servo-Verfahrsystem mit herausragenden Vorteilen in Bezug auf Präzision, Stabilität und Bedienbarkeit:
-
Synchroner Doppelmotorantrieb & ausgewogenes Drehmoment: Zwei unabhängige Antriebsmotoren steuern die beiden Spannfutter synchron und gewährleisten ein vollständig konsistentes Drehmoment auf beiden Seiten der Spindel. Dies vermeidet effektiv Kernschütteln und Wicklungsabweichungen während des Betriebs unter hoher Last.
-
Servo-Drahtführungssteuerung für stabiles Start-Stopp: Der Drahtverfahrweg wird von einem hochpräzisen Servomotor angetrieben, der eine extrem sanfte Beschleunigung und Verzögerung erreicht. Kein Drahtspringen, Überlappen oder Verdrängen tritt bei häufigem Start und Stopp auf, was die Qualität der Spulenbildung erheblich verbessert.
-
Breite Kompatibilität für Rund- & Flachdraht: Flexible Anpassung an verschiedene Spezifikationen von leitfähigen Drähten. Sie unterstützt Runddraht von 0,3–5,0 mm und Flachdraht von bis zu 5 × 12 mm Kupfer/Aluminium, was vielfältige Anforderungen an die Produktion von Reaktorspulen erfüllt.
-
Robuste & hochzuverlässige Struktur: Optimierter mechanischer Rahmen mit einer maximalen Tragfähigkeit von 1000 kg, gepaart mit einem 4,4-kW-Hochleistungsmotor. Er läuft lange Zeit stabil mit geringer Ausfallrate und eignet sich für die industrielle Dauerproduktion.
-
Benutzerfreundliche Bedienung: Ausgestattet mit einem farbigen, intuitiven Touchscreen bietet die gesamte Maschine eine einfache Parametereinstellung, visuelle Bedienung und eine geringe Lernkurve für die Bediener.
-
Sorgenfreie After-Sales-Garantie: Kommt mit einer standardmäßigen einjährigen Vollgarantie für die Maschine und bietet zuverlässige technische Unterstützung und After-Sales-Service für globale Industriekunden.
3. Vollständige technische Parameter
Alle Parameter der automatischen Wickelmaschine für Reaktorspulen ZPX1000 entsprechen der industriellen Standardkonfiguration und unterstützen personalisierte Anpassungen gemäß den Produktionsanforderungen des Kunden:
|
Spezifikationsartikel
|
Technische Daten
|
|
Gerätemodell
|
ZPX1000
|
|
Maximale Wickelbreite
|
1000 mm
|
|
Anwendbares Drahtmaterial
|
Kupferdraht, Aluminiumdraht
|
|
Durchmesserbereich Runddraht
|
Φ0,3 mm ~ Φ5,0 mm
|
|
Maximale Flachdrahtgröße
|
5 mm × 12 mm
|
|
Mittenhöhe
|
900 mm
|
|
Wellenlänge
|
1300 mm
|
|
Maximaler Außendurchmesser der fertigen Spule
|
800 mm
|
|
Maximale Ladekapazität
|
1000 kg
|
|
Hauptmotorleistung
|
4,4 kW
|
|
Wickelgeschwindigkeitsbereich
|
0–160 U/min
|
|
Drehzahlregelungsmodus
|
Stufenlose Drehzahlregelung mit Frequenzumwandlung
|
|
Minimaler Spreizabstand
|
0,01 mm
|
|
Zählmodus
|
5-stellige Hochpräzisionszählung
|
|
Maximale voreingestellte Wickeldrehungen
|
9999,9 Drehungen
|
|
Steuerungssystem
|
SPS-Programmsteuerung + Farb-Touchscreen-HMI
|
|
Garantiezeit
|
1 Jahr
|
4. Funktionsprinzip
Die Kernspann-Wickelmaschine ZPX1000 verwendet einen synchronen Doppelspindelantrieb und einen Servo-Kopplungssteuerungsmodus. Die Ausrüstung klemmt den Reaktorkern fest durch Doppelspannfutter, und die Doppelmotoren treiben die Spannfutter synchron an, um eine ausgewogene Drehmomentabgabe zu gewährleisten. Das Servo-Drahtführungssystem steuert präzise die Drahtzuführungsbahn und den Spreizabstand und passt sich in Echtzeit an die Spindeldrehzahl an.Bediener stellen über den SPS-Touchscreen Drehzahlen, Steigung und andere Parameter ein. Das System führt automatisch den gesamten Wickelprozess aus und realisiert sanften Anlauf, stabilen Betrieb und präzises Stoppen. Der gesamte Prozess vermeidet manuelle Bedienungsfehler und gewährleistet eine flache Drahtanordnung, eine kompakte Spulenstruktur und eine stabile elektrische Leistung der fertigen Reaktorspulen.
5. Anwendungsszenarien
Diese programmierbare Wickelmaschine wird professionell für die Massenproduktion und Verarbeitung verschiedener mittlerer und großer Reaktorspulen eingesetzt und ist weit verbreitet in der Energieausrüstungsherstellung, der Stromerzeugung aus erneuerbaren Energien, der industriellen Steuerung, der Elektrotechnik und anderen Branchen. Sie eignet sich für Filterreaktoren, Leistungskompensationsreaktoren, Wechselrichterreaktoren und die Produktion verschiedener kundenspezifischer Induktionsspulen mit großer Breite und wird zur Standardausrüstung für mittelständische und hochrangige Elektrofertigungsunternehmen.
6. FAQ
F1: Kann diese Maschine sowohl Flach- als auch Runddraht für Reaktorspulen verarbeiten?
A: Ja. Die ZPX1000 unterstützt die doppelte Verarbeitung von Kupfer-/Aluminium-Runddraht (0,3–5,0 mm) und Flachdraht (max. 5 × 12 mm). Die Drahtführung und das Spannsystem können schnell angepasst werden, um verschiedene Drahtspezifikationen zu wechseln, was eine hohe Produktionsflexibilität bietet.
F2: Was ist der Vorteil des synchronen Doppelmotorantriebs im Vergleich zu Einzelantriebsmaschinen?
A: Die synchrone Drehmomentabgabe des Doppelmotors gewährleistet keine Verschiebung oder Erschütterung des Eisenkerns während des Wickelns unter hoher Last und großer Breite. Sie verbessert effektiv die Wicklungsuniformität, vermeidet Drahtabweichungen und Lücken zwischen den Lagen und erhöht die Ausbeute an hochpräzisen Reaktorspulen erheblich.
F3: Ist die Ausrüstung für neue Arbeiter einfach zu bedienen?
A: Ausgestattet mit einem visuellen Farb-Touchscreen und einer programmierbaren Rezeptspeicherfunktion ist die Bedienung einfach und intuitiv. Nach einer einfachen Schulung können die Bediener die Parametereinstellung, die Programmspeicherung und die Ein-Klick-Start-Stopp-Bedienung abschließen, wodurch die Arbeitsabhängigkeit effektiv reduziert wird.
