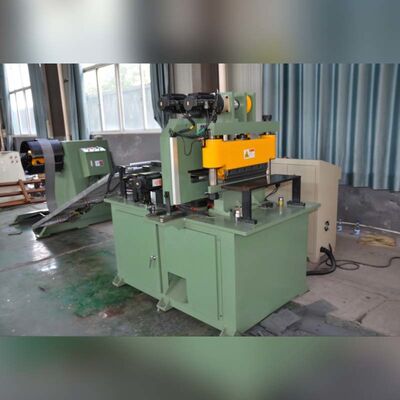

DHJ300 Automatische Kernschneidemaschine mit 180m/min Geschwindigkeit für 0,23-0,35mm Siliziumstahl und SPS-Steuerung

Produktübersicht

Kernwettbewerbsvorteile

• Präzisionsservo-Steuerung: Das volle Servomotorantriebssystem sorgt für eine hochpräzise Zuführung, Stanz und Scheren, wobei die Zuführungstoleranz innerhalb von ±0,05 mm/m gesteuert wird.Wirksam gewährleistet eine gleichbleibende Laminationsgröße und eine hervorragende Qualität der Kernmontage.
• Dauerhafte Karbidblätter: Die Scherblätter und Schleifmaschinen verwenden hochwertige Karbidmaterialien mit einer Superhärte von HRC 88­90.erhebliche Verringerung des Werkzeugwechsels und der Produktionskosten.
• Hochgeschwindigkeitsproduktion: Maximaler Speisegeschwindigkeit von 180 m/min, die eine hocheffiziente kontinuierliche Verarbeitung bei gleichzeitiger hoher Präzision ermöglicht und die Produktionskapazität der Fabrik effektiv verbessert.
• Flexibler Verarbeitungsbereich: Unterstützt das Schneiden von ultrabreiten Längen von 10 mm bis 9999 mm, kompatibel mit Siliziumstahlstreifen mit einer Dicke von 0,23 mm und einer Breite von 40 mm, die sich an verschiedene Spezifikationen des Reaktorkerns anpassen lassen.
• Benutzerfreundlicher Betrieb: Die PLC-Steuerung mit Touchscreen zwischen Mensch und Maschine ermöglicht die Einstellung von Parametern mit einem Klick, den automatischen kontinuierlichen Betrieb und die Echtzeitüberwachung der Ausrüstung, wodurch manuelle Betriebsfehler und Arbeitskosten reduziert werden.
• Höchste Verarbeitungsqualität: Die Schneidbarrenhöhe wird streng unter 0,02 mm kontrolliert, so daß ein glatter und sauberer Werkstücksabschnitt gewährleistet wird, wodurch Reaktorgeräusche und -verluste wirksam reduziert werden.

Vollständige Maschinenkonfiguration

1. Hydraulischer Entwickler: Ausgestattet mit hydraulischer Ausdehnungsfunktion, mit einem Spulenhaltendurchmesserbereich von 470~508 mm, wodurch eine stabile und automatische Materialentwicklung realisiert wird.
2. Hauptmaschinenkörper: Hochstarke integrierte Rahmenstruktur, Verformungsbeständigkeit, langfristige stabile und hochpräzise Bedienung.
3. Präzisionszufuhr: Servo-getriebene Fütterungsstruktur, die eine präzise und stabile Materialbeförderung ermöglicht.
4. Einheit zur Bohrung von Löchern: Optionale automatische Stanzfunktion zur Erfüllung individueller Anforderungen an die Bohrverarbeitung von Reaktorkernen.
5. Hochpräzise Schereinheit: Ausgestattet mit verschleißbeständigen Karbidblättern für das flache und brennfreie Schneiden.
6. Automatischer Stapeltisch: Realisiert eine ordentliche Anordnung und automatisches Stapeln von fertigen Siliziumstahlblechen, was die manuelle Sortierzeit spart.
7. Intelligentes Steuerungssystem: PLC + Touchscreen integrierte Steuerung, Unterstützung von Parameterspeicher und Ein-Taste-Schalterung verschiedener Produktspezifikationen.

Technische Spezifikation

Anwendungsbereich
