| Name: | Wickelmaschine für Transformatorspulen | Verwendung: | wickelnde Transformatorspule |
|---|---|---|---|
| Drahttyp: | Flachdraht oder Runddraht | Drahtgröße: | 0.3 - 5.0mm |
| Farbe: | Besonders angefertigt | Garantie: | 12 Monate |
| Hervorheben: | Automatische Transformator-Spulen-Wickelmaschine,5.0mm Transformatorwickelmaschine,5.0mm Transformator-Spulen-Wickelmaschine |
||
Automatische Transformator-Spulen-Wickelmaschine mit PLC-Kontrollsystem
Schnelles Detail:
1) Wickelnde Breite 250mm
2) Mittelhöhe 900mm
3) Wickelnde Energie 2.2kw
4) Windgeschwindigkeit 200rpm
5) Kundengebundene Farbe
6) Garantiezeitraum 12 Monate
Beschreibung
Automatische Transformator-Spulen-Wickelmaschine mit PLC-Kontrollsystem ZPX250 ist eine spezielle Förderanlage für das Wickeln von kleinen Spulen und von anderen ähnlichen Produkten. Die Transformatorspulenwickelmaschine nimmt einen 2,2 Kilowatt-Motor an, um die wickelnde Welle zu fahren, um Runde oder Flachdraht zu wickeln. Ein Servomotor der Transformatorspulenwickelmaschine wird auch benutzt, um Drahtführung für das Legen des Drahtes beim Wickeln zu fahren. Die Transformatorspulenwickelmaschine wird mit wickelndem Hauptmotor, Servomotor, VFD, und so weiter versehen. Wenn das Kontrollsystem auf PLC basiert ist, kann die Transformatorspulenwickelmaschine gemäß der voreingestellten Parameter automatisch laufen.
Technische Parameter
Typische Standardspezifikationen von ZPX250 werden unten gezeigt, jedoch können diese leicht geändert werden, wie verlangt worden.
| Mittelhöhe: | 900mm |
| Reitstock: | Livemitte |
| Wicklungs-Motor: | 2.2kw |
| Drehende Geschwindigkeit: | 0-150 U/min |
| Geschwindigkeits-Regelung: | stepless Geschwindigkeitsregelung |
| Kontrollsystem: | PLC |
| Runddraht: | 0.3-4.0mm |
| Max. Flachdraht: | 2x8mm |
| Max Winding Height: | 250mm |
| Max Rotation Diameter: | 400mm |
| Automatischer Draht, der Funktion legt: | Pitch Min.spread: 0.01mm |
| Grundfunktion: | zählendes 5-digit, Drehungszahlvoreinstellung durch Segmente, Gesamtdrehungszahlvoreinstellung, umschaltbare Zählung und Ausschalten Gedächtnis, etc. |
| Zählung der Drehungs-Strecke: | 0 - 9999,9 |
| Zahl von gespeicherten wickelnden Programmen: | mehr als 50 PC |
| Maschinen-Gewicht: | 500kg |
| Maschinen-Maß (L*W*H): | 1200*900*1500mm |

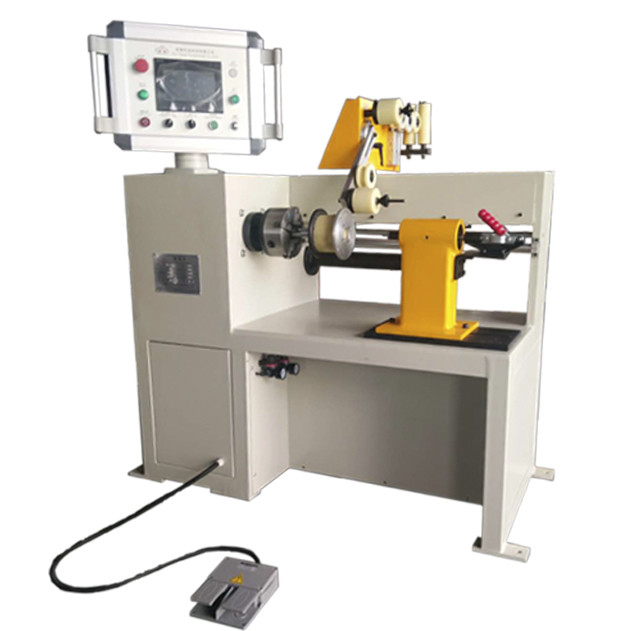

Abb. 1: Automatische voll- Ansicht der Spulenwickelmaschine ZPX250
Abb. 2: Automatische Drahtführung der Spulenwickelmaschine ZPX250
