Name: | Transformatorfolienwickelmaschine | ANWENDUNG: | Herstellung, der Spule zu vereiteln |
---|---|---|---|
Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
Folienbreite: | 300mm | Isolierungspapierbreite: | 350mm |
Kontrollsystem: | PLC | Windgeschwindigkeit: | 35 U/min |
Hervorheben: | Punktschweissen-Transformator-Folien-Wickelmaschine,300mm kupferne Spulenwickelmaschine,STT-Transformator-Folien-Wickelmaschine |
Automatische kupferne Streifen-Winden-Punktschweissen-trockene Transformator-Folien-Wickelmaschine
Beschreibung der Transformatorfolienwickelmaschine BRJ300-2
Automatische kupferne Transformatorfolienwickelmaschine BRJ300-2 des Streifenwinden-Punktschweissens trockene ist eine spezielle Folienwickelmaschine für das Wickeln von Transformatorspulen und von anderen ähnlichen Produkten. Die Transformatorfolienwickelmaschine kann kupfernen oder Aluminiumstreifen mit maximaler Breite 300mm wickeln. Diese Art der Transformatorfolienwickelmaschine kann ein oder zwei Schichten des Folienleiters und ein oder zwei Schichten Isolierungspapier behandeln. Die Transformatorfolienwickelmaschine nimmt Stellenschweißmethode an, um Folie mit Sammelschiene zusammen zu schweißen. Mit PLC-Kontrollsystem kann die Transformatorfolienwickelmaschine automatisch laufen, wenn alle entsprechenden Parameter Input sind. Funktionierende Transformatorfolienwickelmaschine ist durch einen Touch Screen sehr einfach.
Schnelle Details der Transformatorfolienwickelmaschine BRJ300-2
1. Punktschweissen
2. Zwei Folie decoilers
3. Drücken der Rolle
4. Wickelnde Einheit
5. Zwei Isolierung decoilers
6. Randausrichtungssystem
7. Zwei entgratene Einheiten
8. Pneumatische Einheit
Technische Parameter der Transformatorfolienwickelmaschine BRJ300-2
Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ300-2 werden unten gezeigt, jedoch kann die Maschine als verlangt worden auch hergestellt werden.
Max. Foil Width: | 300mm |
Max. Axial Length (einschließlich Anschlussleitung): | 450mm |
Fertiges Spule Od. : | 600mm |
Spulen-Form: | Runde, Oval und Rechteck etc. |
Leiter Foil Material: | Kupfern oder Aluminium |
Cu vereiteln materielle Stärke: | 0.2-2.0mm |
Al Foil Material Thickness: | 0.3-3.0mm |
Vereiteln Sie materielle Identifikation: | ≤ 500mm |
Vereiteln Sie materielles Od.: | ≤ 1000mm |
Folie Decoiler-Zahl: | 2 PC |
Folie Decoiler-Länge: | 350mm |
Max Coil Weight: | 750kg |
Korrektur des Modus: | Photoelektrische Abfragung |
Isolierungs-Papierspule Od.: | ≤ 400mm |
Isolierungs-Papierspule Identifikation: | 76mm |
Windgeschwindigkeit: | 0-35 U/MIN |
Wickelnde Energie: | 4kw |
Schweißen: | Punktschweissen |
Programmierungsart: | PLC |
Operations-Schnittstelle: | Touch Screen |
Zählung der Drehungs-Strecke: | 0 - 9999,9 |

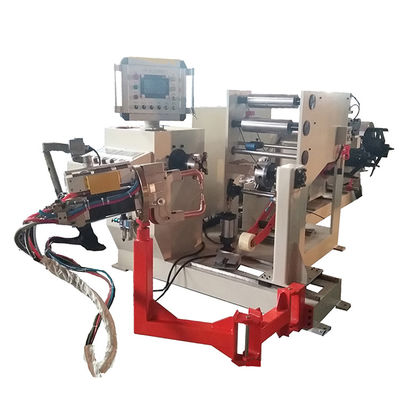

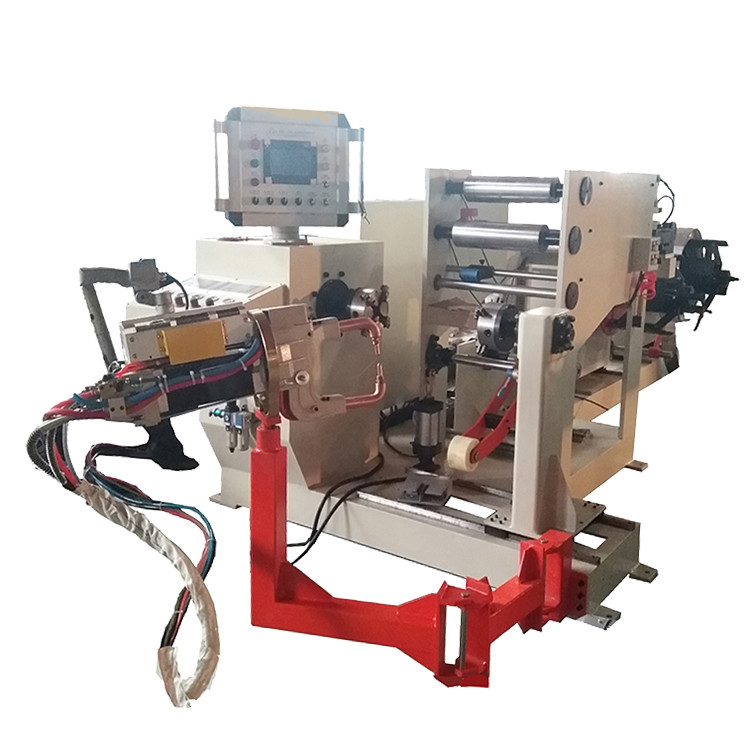

Abb. 1: Vorderansicht der Transformatorfolienwickelmaschine BRJ300-2

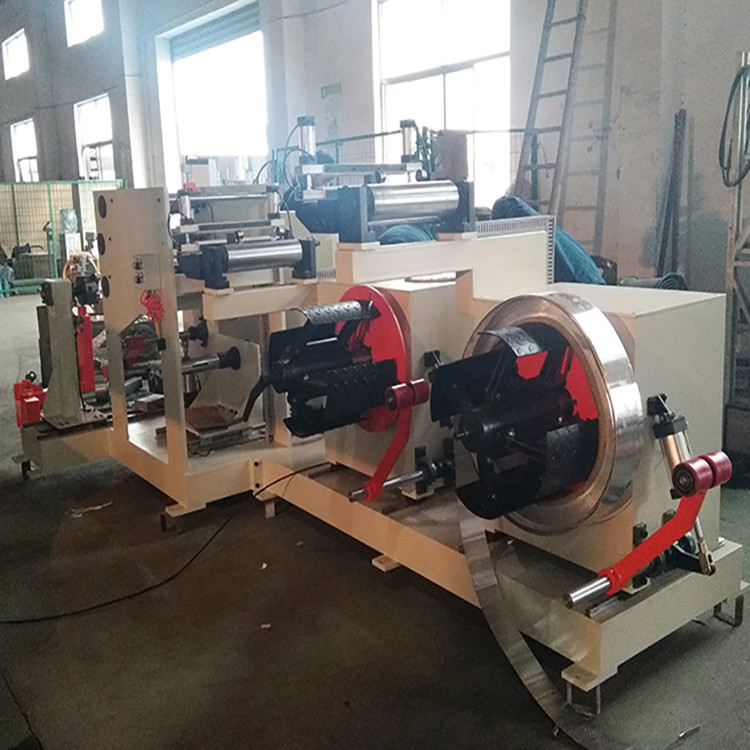

Abb. 2: Transformatorfolien-Wickelmaschine BRJ300-2 decoiler
