Produktdetails:
Zahlung und Versand AGB:
|
Name: | Transformatorfolienwickelmaschine | Anwendung: | wickelnde Streifenspule |
---|---|---|---|
Rotierende Kraft: | 15KW | Drehende Geschwindigkeit: | 20 U/min |
Cufolienstärke: | 0.2 - 2.0mm | Alfolienstärke: | 0.3 - 3.0mm |
Farbe: | Kundengerecht | Garantie: | 1-jährig |
Hervorheben: | Aluminiumstreifen lv-Folienwickelmaschine,automatische lv Wickelmaschine 20 U/min,Folienwickelmaschine 15kw TIG Process lv |
Automatische Transformator-Folien-Wickelmaschine TIG Process Aluminium Strip Winders LV
Beschreibung der Transformatorfolienwickelmaschine BRJ1200-2
Lv-Transformatorfolienwickelmaschine BRJ1200-2 wird mit Motor 15kw für das wickelnde Wellen- und TIG-Schweißgerät zusammen fahren für schweißende Folie mit Sammelschiene versehen. Diese Art der Transformatorfolienwickelmaschine kann kupferne Folie mit kupferner Sammelschiene und Aluminiumfolie mit Aluminiumsammelschiene zusammen wickeln zusammen. Zwei Stücke Folie decoilers und zwei Isolierung decoilers werden für die Transformatorfolienwickelmaschine zur Verfügung gestellt. Photoelektrische Sensoren werden in der Transformatorfolienwickelmaschine benutzt, um sich zu vergewissern, dass der Folienrand beim Wickeln ordentlich ist. In der Transformatorfolienwickelmaschine drückend werden Rollen benutzt, um die Folie nicht Rück zu machen, wenn die Maschine aufhört zu wickeln. Das Kontrollsystem der Transformatorfolienwickelmaschine basiert auf PLC, der die Maschine genau steuern kann. Touch Screen Schnittstelle macht die Operation sehr einfach und intuitiv, wenn sie die Transformatorfolienwickelmaschine betreibt.
Hauptkomponenten der Transformatorfolienwickelmaschine
Großrechner-, Wicklungseinheit, Folie decoiler, Isolierung decoiler, Ende-Füllestreifenzufuhr, Reinigungssystem, Ausschnittsystem, entgratene System der Folie System, der Randausrichtung, Einheit automatischen Schweißens, elektronisches Kontrollsystem und Druckluftanlage, etc.
Technische Parameter der Transformatorfolienwickelmaschine BRJ1200-2
Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ1000-2 werden unten gezeigt, jedoch können diese leicht geändert werden, wie verlangt worden.
Axiale Länge (Folienbreite): | 1,200mm |
Max. Od. von fertiger Spule: | 1,000mm |
Max. Identifikation der fertigen Spule: | 130mm |
Fertige Spulen-Form: | Oval, Kreis und rechteckiges, usw. |
Leiter Foil Material: | Kupfer oder Aluminium |
Vereiteln Sie Stärke Min. und Maximum (Aluminium): | 0.3 - 3,0 Millimeter |
Vereiteln Sie Stärke Min. und Maximum (Kupfer): | 0.2 - 2,0 Millimeter |
Leiter-Foil Material Od.: | 1,000mm |
Leiter-Foil Material Identifikation: | 500mm |
Leiter Decoiler Diameter: | justierbare Strecke 400-520mm |
Wickelnde Energie: | 15KW |
Windgeschwindigkeit: | 20 U/min |
Schweißender Modus: | TIG |
Schnitt des Modus: | Elektrische rollende Schere |
Isolierung Decoiler-Welle: | Dehnbar (pneumatisch öffnen Sie sich,/nahe Aktion) |
Ende-Fülle Streifen-Zufuhr: | 8 PC |
Rand-Ausrichtungs-System: | Automatische Korrekturabweichung der photoelektrischen Abfragung |
Korrektur-Präzision: | ±0.5mm |
Benutzerschnittstelle: | 10inch (254mm) Touch Screen |
Zählend erstrecken sich Drehungen: | 0 - 9999,9 |

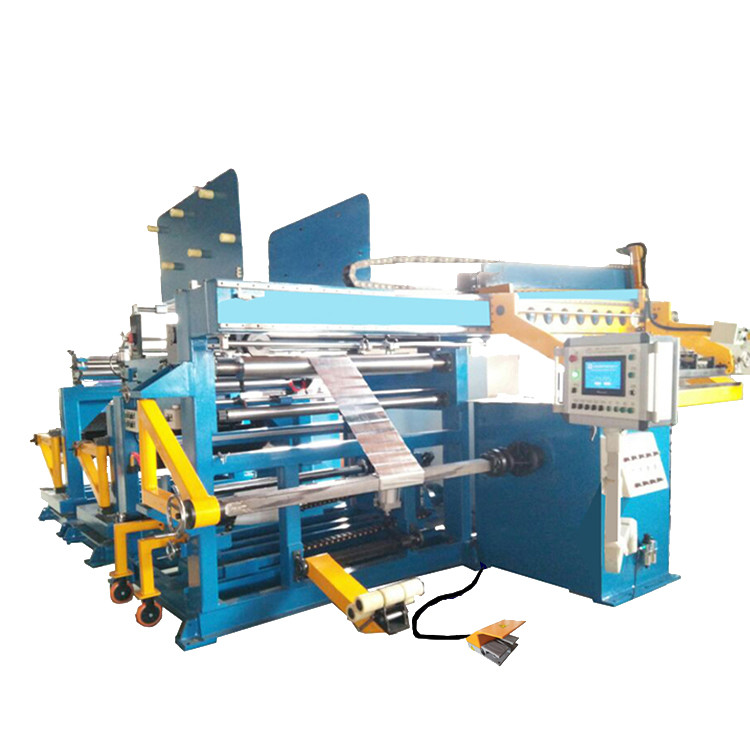

Abb. 1: Vorderansicht der Transformatorfolienwickelmaschine BRJ1200-2

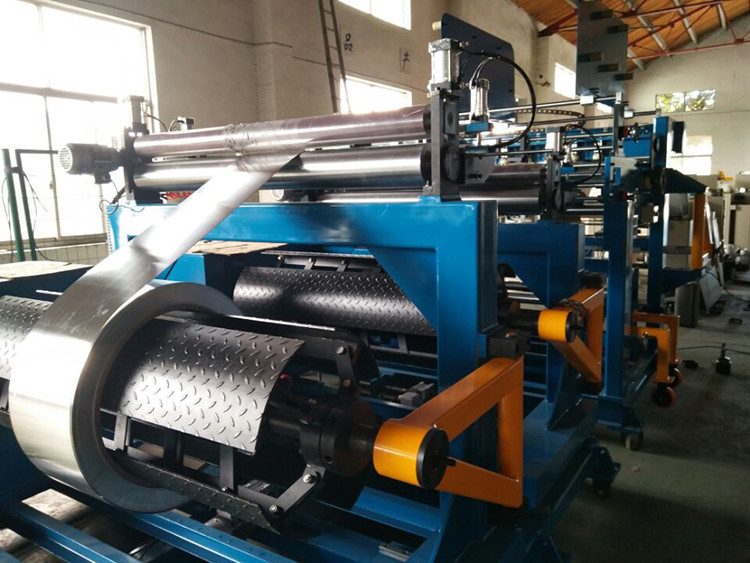

Abb. 2: Seitenansicht der Transformatorfolienwickelmaschine BRJ1200-2
