Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung

Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung

Automatic Low Voltage Transformer Foil Winding Machine Electricity Industry Equipment
Automatic Low Voltage Transformer Foil Winding Machine Electricity Industry Equipment Automatic Low Voltage Transformer Foil Winding Machine Electricity Industry Equipment

Großes Bild :  Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: STT
Zertifizierung: CE, etc
Modellnummer: BRJ1400-2
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Verhandelbar
Verpackung Informationen: seetaugliche Verpackung
Lieferzeit: 45 Tage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Jahr
Ausführliche Produkt-Beschreibung
Name: Transformatorfolienwickelmaschine Anwendung: wickelnde Streifenspule
Wicklungsmotor: 22kW Windgeschwindigkeit: 18 U/min
Custreifenstärke: 0.2 - 2.0mm Alstreifenstärke: 0.3 - 3.0mm
Entgratene Einheit: 2 Sätze Reinigungseinheit: 2 Sätze
Hervorheben:

Niederspannungs- vontransformator-Folien-Wickelmaschine 18 U/min

,

18 U-/mintransformatorspulenwinde

,

Transformator-Folien-Wickelmaschine STT 22kw

Strom-Industrie-Ausrüstungs-automatische Niederspannungstransformator Folien-Wickelmaschine


Beschreibung der Transformatorfolienwickelmaschine BRJ1400-2

Lv-Transformatorfolienwickelmaschine BRJ1400-2 wird hauptsächlich benutzt, um trockene Art Transformatorfolienspulen und andere ähnliche Produkte zu wickeln der Niederspannung. Der Folienleiter kann kupferner oder Aluminiumstreifen sein. Diese Art der Transformatorfolienwickelmaschine kann ein oder zwei Schichten des Folienleiters und ein oder zwei Schichten Isoliermaterial, wie Papier oder Ähnliches Material behandeln. Die Transformatorfolienwickelmaschine kann die Folie mit maximaler Breite 1400mm wickeln. Mit TIG-Schweißgerät und Kühlvorrichtung kann die Transformatorfolienwickelmaschine Folie mit Sammelschiene zusammen schweißen. Die automatische Folienrandausrichtung vergewissert sich, dass die Spulenränder gerade und beim Wickeln glatt sind. Kontrollsystem basiert auf PLC. Es ist einfach, die Transformatorfolienwickelmaschine durch einen Touch Screen zu benützen.


Hauptkomponenten der Transformatorfolienwickelmaschine BRJ1400-2

1. Großrechner
2. Wickelnde Einheit
3. Folie decoiler
4. Isolierung decoiler
5. Ende-füllende Streifenzufuhr
6. Reinigungssystem
7. Schnitt des Systems
8. Entgratenes System der Folie
9. Randausrichtungssystem
10. Einheit automatischen Schweißens
11. Elektronisches Kontrollsystem
12. Druckluftanlage


Technische Parameter der Transformatorfolienwickelmaschine BRJ1400-2

Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ1400-2 werden unten gezeigt, jedoch kann die Maschine als verlangt worden auch hergestellt werden.


Axiale Länge (Folienbreite): 1,400mm
Max. Finished Coil Od.: 1,000mm
Fertige Spulen-Form: oval, rund und rechteckig, etc.
Leiter Foil Material: Kupfer oder Aluminium
Leiter-Material Od.: 1,000mm
Leiter-Material Identifikation: 500mm
Folie Decoiler-Zahl: 2 PC
Folie Decoiler-Durchmesser: justierbare Strecke 400-520mm
Max. Coil Weight: 2,500KG
Wickelnde Dorn-Größe: 80×80×1750 Millimeter
Schweißender Modus: TIG
Schnitt des Modus: Elektrische Diskettenschere
Isolierung Decoiler-Zahl: 2 PC
Max. Isoliermaterial Od.: 400mm
Isoliermaterial Identifikation: 76mm
Ende-füllende Streifen-Zufuhr: 8 PC
Rand-Ausrichtungs-System: Photoelektrische Abfragung
Elektronisches Kontrollsystem: PLC
Benutzerschnittstelle: 10inch (254mm) Touch Screen
Zählend erstrecken sich Drehungen: 0 - 9999,9
Gesamtgewicht: 8000Kg
Maß (L*W*H) 5800*2850*2500mm

Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung 0

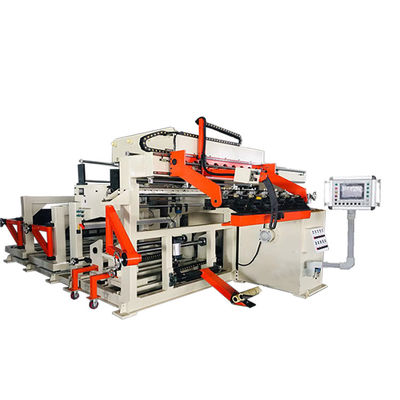

Abb. 1: Vorderansicht der Transformatorfolienwickelmaschine BRJ1400-2



Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung 1

Abb. 2: Rückseitenansicht der Transformatorfolienwickelmaschine BRJ1400-2



Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung 2Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung 3Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung 4Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung 5Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung 6Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung 7Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung 8Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung 9Automatische Niederspannungs-Transformator-Folien-Wickelmaschine-Strom-Industrie-Ausrüstung 10
