Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde

Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde

Cantilever Transformer Foil Coil Winding Machine  Copper Strip Winder
Cantilever Transformer Foil Coil Winding Machine  Copper Strip Winder Cantilever Transformer Foil Coil Winding Machine  Copper Strip Winder

Großes Bild :  Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: STT
Zertifizierung: CE, etc
Modellnummer: XB-BRJ300
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: Verhandelbar
Verpackung Informationen: seetaugliche Verpackung
Lieferzeit: 45 Tage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Jahr
Ausführliche Produkt-Beschreibung
Name: Transformatorfolienwickelmaschine Anwendung: Herstellung der Transformatorspule
Cufolienstärke: 0.2 - 2.0mm Alfolienstärke: 0.3 - 3.0mm
Leistungsstärke: 5.5kw Windgeschwindigkeit: 35 U/min
Folie decoiler: 1 SATZ Isolierung decoiler: Satz 2
Hervorheben:

freitragende Spulenwickelmaschine der Folie 5.5kw

,

freitragende kupferne Winde der Spule 35rpm

,

Folien-Spulenwickelmaschine des Transformators 35rpm

Fabrik-Großverkäufe verkupfern Streifen-Winden-freitragende Transformator-Folien-Wickelmaschine


Beschreibung der Transformatorfolienwickelmaschine

Freitragende Transformatorfolienwickelmaschine XB-BRJ300 ist eine spezielle Förderanlage für das Wickeln der kleinen Transformatorspule und anderer ähnlicher Produkte. Die Transformatorfolienwickelmaschine kann kupfernen oder Aluminiumstreifen mit maximaler Breite 300mm wickeln. Die Transformatorfolienwickelmaschine kann eine Schicht Folie und ein oder zwei Schichten Isolierungspapier behandeln. Diese Art der Transformatorfolienwickelmaschine wird mit PLC-Kontrollsystem versehen, das den Maschinenlauf gemäß des Parameterinput automatisch machen kann.


Hauptkomponenten der Transformatorfolienwickelmaschine

1. Großrechner
2. Folie decoiler
3. Drücken der Rolle
4. Wickelnde Einheit
5. Isolierung decoiler
6. Randausrichtungssystem
7. Automatische Kaltschweißeneinheit
8. Pneumatische Einheit
9. Elektrisches Kontrollsystem
10. Fußpedal


Technische Parameter der Transformatorfolienwickelmaschine XB-BRJ300

Typische Standardspezifikationen der Transformatorfolienwickelmaschine XB-BRJ300 werden unten gezeigt, jedoch können diese geändert werden, wie verlangt worden.


Max Foil Material Width: 300mm
Max. Axial Length (einschließlich Anschlussleitung): 450mm
Fertiges Spule Od. : 600mm
Spule formen: Runde, Oval und Rechteck etc.
Leiter Foil Material: Kupfern oder Aluminium
Cu-Folien-Stärke: 0.2-2.0mm
Al Foil Thickness: 0.3-3.0mm
Vereiteln Sie materielle Identifikation: ≤ 500mm
Vereiteln Sie materielles Od.: ≤ 1000mm
Folie Decoiler-Zahl: 1 PC
Erweiterungsstrecke Folie Decoiler: 420-520mm
Max Coil Weight: 750kg
Reinigungs-Einheits-Steuermodus: pneumatisch
Isolierung Decoiler-Zahl: 1 PC
Isolierungs-Papierspule Od.: ≤ 400mm
Isolierungs-Papierspule Identifikation: 76mm
Isolierung Decoiler-Breite 350mm
Isolierung Papier-Decoiler-Welle: Dehnbar (pneumatisch öffnen Sie sich,/nahe Aktion)
Windgeschwindigkeit: 0~35 U/MIN
Wickelnde Energie: 5.5kw
Programmierungsart: PLC
Operations-Schnittstelle: Touch Screen
Zählung der Drehungs-Strecke: 0 - 9999,9



Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde 0

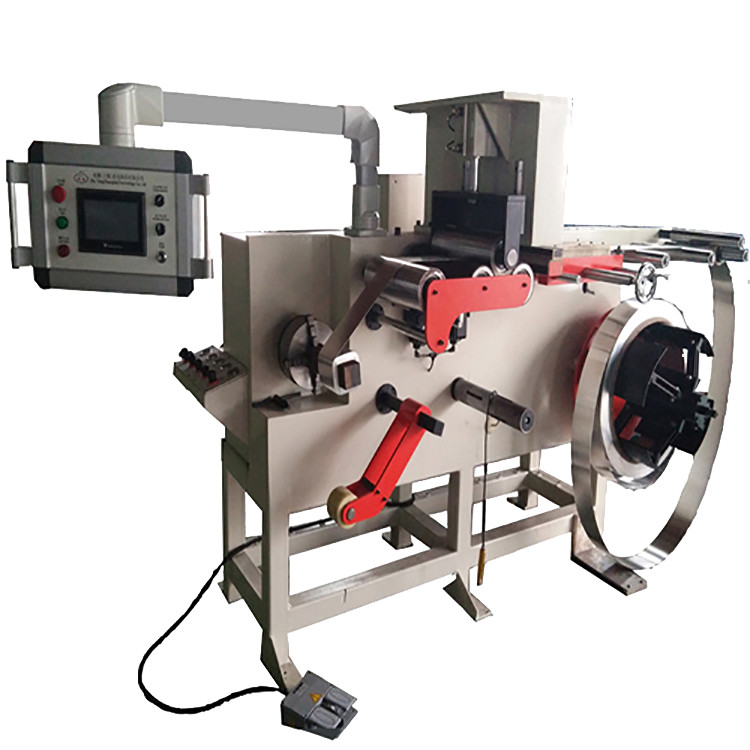

Abb. 1: Voll- Ansicht der Transformatorfolien-Wickelmaschine XB-BRJ300



Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde 1

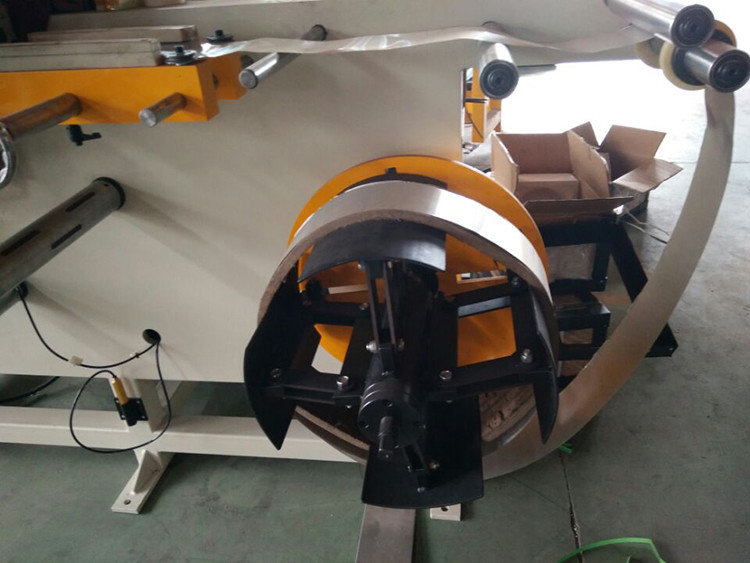

Abb. 2: Decoiler Folie der Transformatorfolienwickelmaschine XB-BRJ300



Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde 2Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde 3Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde 4Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde 5Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde 6Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde 7Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde 8Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde 9Freitragende Transformator-Folien-Spulen-Wickelmaschine-Kupfer-Streifen-Winde 10
