| Produkt-Name: | Transformatorfolienwickelmaschine | Funktion: | wickelnde Transformatorspule |
|---|---|---|---|
| Folienbreite: | Maximum 200mm | Folienstärke: | Maximum 3mm |
| Leistungsstärke: | 4KW | Decoiler: | Ein |
| Farbe: | RAL9002 | Garantie: | 12 Monate |
| Hervorheben: | Druck-Schweißgerät STT 3mm kaltes,200mm Breiten-Kupfer-Streifenwinde,60 DruckSchweißgerät U/min 4kw kaltes |
||
Breiten-Kupfer-Streifen-Transformatorfolienwickelmaschine des Kaltschweißen-einlagige 200mm
Allgemeine Informationen der Transformatorfolienwickelmaschine BRJ200
Einlagige kupferne Streifentransformator-Folienwickelmaschine BRJ200 gewohnt hauptsächlich zu, kleine Folienspulen zu wickeln. Die Transformatorfolienwickelmaschine wird mit Kaltschweißeneinheit versehen, um kupfernen oder Aluminiumstreifen mit Sammelschiene zusammen zu schweißen. Die Transformatorfolienwickelmaschine wird auch mit einem Satz des Schweißens der Form, die Gesamtanzahl von den schweißenden Formen ist sechs Stücke versehen. Die schweißenden Formen werden entsprechend der maximalen und minimalen Stärke der Sammelschiene und der Folie zur Verfügung gestellt. Servomotoren werden benutzt, um der Präzision des Bewegens der Folie zu garantieren, die auch der richtigen Position des Schweißens garantieren. Es ist sehr einfach, die Transformatorfolienwickelmaschine zu benützen.
Hauptkomponenten der Transformatorfolienwickelmaschine
1. Feld
2. Folie decoiler
3. Rollen
4. Servomotor
5. Isolierung decoiler
6. Korrektes System
7. Schweißende Einheit der kalten Presse
8. Druckluftanlage
9. Elektrischer Schaltschrank
10. Fußpedal
Technische Parameter
Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ200 werden unten gezeigt, jedoch kann die Maschine als verlangt worden auch hergestellt werden.
| Maximale Folien-Breite: | 200mm |
| Maximales gedrehtes Spule Od. : | 600mm |
| Gedrehte Spulen-Form: | Runde, Oval und Rechteck |
| Leiter Material: | Kupferner oder Aluminiumstreifen |
| Cu-Folien-Stärke: | 0.2-2.0mm |
| Al Foil Thickness: | 0.3-3.0mm |
| Vereiteln Sie materielle Identifikation: | 500mm |
| Vereiteln Sie materielles Od.: | ≤ 1000mm |
| Folie Decoiler-Quantität: | 1 PC |
| Folie Decoiler-Länge: | 250mm |
| Erweiterungsstrecke Folie Decoiler: | 420~520mm |
| Max Coil Weight: | 1000kg |
| Korrektur des Modus: | Photoelektrische Abfragung |
| Isolierungs-Papierspule Od.: | ≤ 400mm |
| Isolierungs-Papierspule Identifikation: | 76mm |
| Isolierung Decoiler-Breite: | 250mm |
| Erweiterungsstrecke Isolierung Decoiler: | 73~78mm |
| Windgeschwindigkeit: | 0~60 U/MIN |
| Hauptleistungsstärke: | 4kw |
| Kontrollsystem: | PLC |
| Operations-Schnittstelle: | Touch Screen |

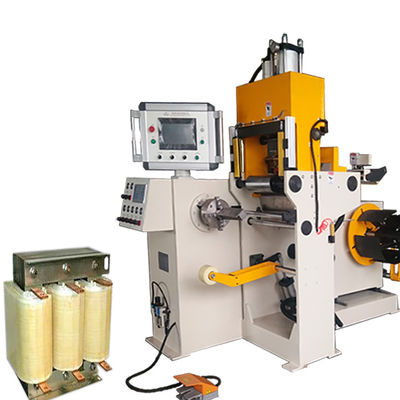

Abb. 1: Voll- Ansicht der Transformatorfolien-Wickelmaschine BRJ200
Abb. 2: Rückseitenansicht der Transformatorfolienwickelmaschine BRJ200
