TIG Dry Type Foil Winding-Maschinen-Transformator-Niederspannung

WIG-Schweiß-Trockentransformator-Folienwickelmaschine, die Transformatorkern herstellt


Beschreibungder Trafofolienwickelmaschine BRJ1200-2

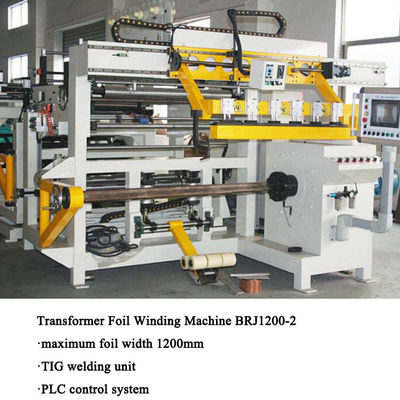

Die Niederspannungstransformator-Folienwickelmaschine BRJ1200-2 wird hauptsächlich zum Wickeln von Kupfer- oder Aluminiumfolie mit einer maximalen Breite von 1200 mm verwendet.Die Transformator-Folienwickelmaschine ist mit einem 15-kW-Wickelmotor ausgestattet, um den Maschinenkopf zum Wickeln von Folie anzutreiben.Die WIG-Schweißeinheit wird auf der Transformatorfolienwickelmaschine zum Zusammenschweißen von Folie und Stromschiene verwendet.Mit zwei Folienabrollern und zwei Isolationspapierabrollern kann die Trafofolienwickelmaschine eine oder zwei Lagen Folie und eine oder zwei Lagen Isolationspapier verarbeiten.Optoelektronische Sensoren werden an der Transformatorfolienwickelmaschine eingesetzt, um sicherzustellen, dass die Folienkante beim Wickeln sauber ist.Das Steuersystem der Transformatorfolienwickelmaschine basiert auf einer SPS, die die Maschine präzise steuern kann.Die Touchscreen-Oberfläche macht die Bedienung der Transformatorfolienwickelmaschine einfach und intuitiv.


Hauptbestandteileder TransformatorfolienwickelmaschineBRJ1200-2

• Hauptrahmen,
• Wickeleinheit,
• Folienabroller,
• Isolationsabroller,
• End-Fill-Strip-Feeder,
• Reinigungssystem,
• Schneidsystem,
• Folienentgratanlage,
• Kantenausrichtungssystem,
• WIG-Schweißgerät,
• Elektronisches Kontrollsystem
• Pneumatisches System


Technische Parameterder Trafofolienwickelmaschine BRJ1200-2

Typische Standardspezifikationen der Transformator-Folienwickelmaschine BRJ1000-2 sind unten aufgeführt, diese können jedoch bei Bedarf leicht modifiziert werden.

BILD 1: Seitenansicht der Transformator-Folienwickelmaschine

Abb. 2: Rückansicht der Transformatorfolienwickelmaschine BRJ1200-2
