Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | Transformatorfolienwickelmaschine | Verwendung: | wickelnde Streifenspule |
|---|---|---|---|
| Wickelmotor: | 22kw | Windgeschwindigkeit: | 18 U/min |
| Cufolienstärke: | 0.2 - 2.0mm | Alfolienstärke: | 0.3 - 3.0mm |
| Entgratene Einheit: | 2 Sätze | Reinigungseinheit: | 2 Sätze |
| Hervorheben: | Geworfene Harz-Transformator-Spulen-Winde,TIG Welding Transformer Winder Machine,Automatische Transformator-Winden-Maschine |
||

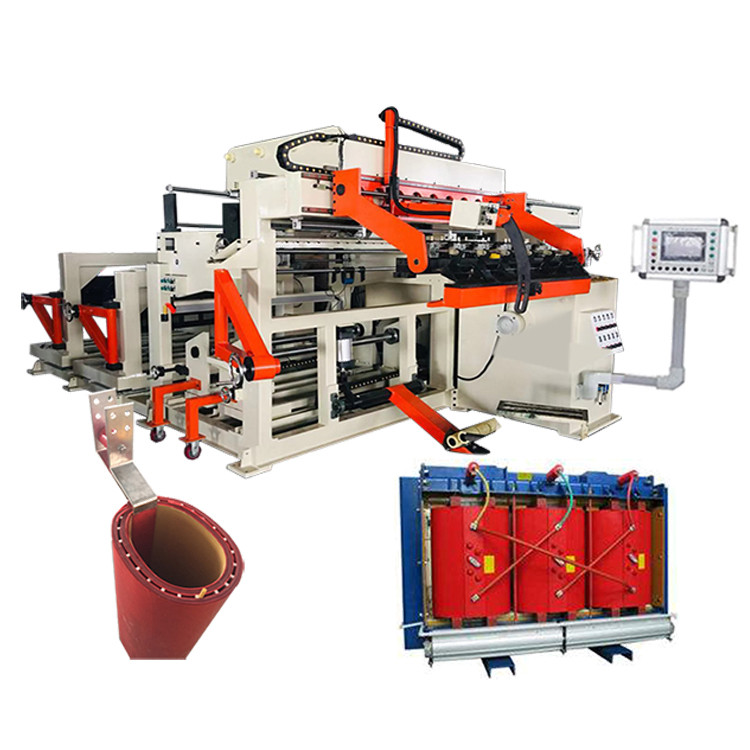

Automatische TIG Welding Copper Foil Winder-Form-Harz-Transformator-Folien-Wickelmaschine
Beschreibung der Transformatorfolienwickelmaschine
Niederspannungsformharztransformator-Folienwickelmaschine BRJ1400-2 wird hauptsächlich benutzt, um die kupferne oder Aluminiumfolie zu wickeln, zum von Niederspannungstransformatorfolienspulen und von anderen ähnlichen Produkten zu machen. Diese Art der Transformatorfolienwickelmaschine kann ein oder zwei Schichten des Folienleiters und ein oder zwei Schichten Isolierungspapier behandeln. Die Transformatorfolienwickelmaschine wird mit TIG-Schweißenseinheit versehen, um Folie und Sammelschiene zusammen zu schweißen. Mit photoelektrischen Sensoren kann die Transformatorfolienwickelmaschine überprüfen, ob die Spulenränder gerade und beim Wickeln glatt sind. Es ist einfach, die Transformatorfolienwickelmaschine durch einen Touch Screen zu benützen.
Hauptkomponenten der Transformatorfolienwickelmaschine BRJ1400-2
1. Großrechner
2. Wickelnde Einheit
3. Folie decoiler
4. Isolierung decoiler
5. Ende-füllende Streifenzufuhr
6. Reinigungssystem
7. Schnitt des Systems
8. Entgratenes System der Folie
9. Randausrichtungssystem
10. Einheit automatischen Schweißens
11. Elektronisches Kontrollsystem
12. Druckluftanlage
Technische Parameter der Transformatorfolienwickelmaschine BRJ1400-2
Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ1400-2 werden unten gezeigt, jedoch können diese leicht geändert werden, wie verlangt worden.
| Folien-Breite: | 200 | 1,400mm |
| Maximales gedrehtes Spule Od.: | 1,000mm |
| Gedrehte Spulen-Form: | oval, rund und rechteckig, etc. |
| Leiter Foil Material: | Kupfer oder Aluminium |
| Maximales Leiter-Material Od.: | 1,000mm |
| Leiter-Material Identifikation: | 500mm |
| Folie Decoiler-Zahl: | 2 PC |
| Folie Decoiler-Durchmesser: | justierbare Strecke 400 | 520mm |
| Max. Coil Weight: | 2,000KG |
| Wickelnde Dorn-Größe: | 80×80×1750 Millimeter |
| Schweißender Modus: | TIG |
| Schnitt des Modus: | Elektrische Diskettenschere |
| Isolierung Decoiler-Zahl: | 2 PC |
| Maximales Isoliermaterial Od.: | 400mm |
| Isoliermaterial Identifikation: | 76mm |
| Ende-füllende Streifen-Zufuhr: | 8 PC |
| Rand-Ausrichtungs-System: | Photoelektrische Abfragung |
| Elektronisches Kontrollsystem: | PLC |
| Benutzerschnittstelle: | 10inch (254mm) Touch Screen |
| Zählend erstrecken sich Drehungen: | 0 - 9999,9 |
| Gesamtgewicht: | 8000Kg |
| Maß (L*W*H) | 5800*2850*2500mm |
Abb. 1: Transformator vereiteln die Seitenansicht der Wickelmaschine
Abb. 2: Transformator vereiteln die hintere Ansicht der Wickelmaschine
