Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen

1 Satz
MOQ
Verhandelbar
Preis
Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name: Transformatorfolienwickelmaschine
Anwendung: Herstellung der Transformatorspule
Cufolienstärke: 0,2 | 2.0mm
Alfolienstärke: 0,3 | 3.0mm
Max. Folienbreite: 1200mm
Farbe: Wie verlangt
Wickelnde Leistungsstärke: 15kw
Windgeschwindigkeit: 0 | 18rpm
Hervorheben:

2.0mm starke kupferne Folien-Wickelmaschine

,

TIG Copper Foil Winding Machine

,

Kupferne Transformator-Folien-Wickelmaschine
Grundinformation
Herkunftsort: China
Markenname: STT
Zertifizierung: CE
Modellnummer: BRJ1200-2
Zahlung und Versand AGB
Verpackung Informationen: Seetaugliche Verpackung
Lieferzeit: 45 Tage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Jahr
Produkt-Beschreibung

Niederspannungs-Transformator-Folien-Wickelmaschine-Kupfer-Folien-Förderanlage mit TIG





Beschreibung der Transformatorfolienwickelmaschine BRJ1200-2



Niederspannungstransformatorfolienwickelmaschine BRJ1200-2 ist hauptsächlich, damit wickelnde Kupfer- oder Aluminiumfolie geworfene Harztransformatorspule macht. Die Transformatorfolienwickelmaschine angetrieben, um Folie zu wickeln durch einen Motor 15kw und kann ein oder zwei Schichten Folie behandeln. Mit TIG kann die Transformatorfolienwickelmaschine Folie und Sammelschiene zusammen schweißen. Die Parameter des Produktes können Input durch einen Touch Screen sein, der die Folienwickelmaschine herstellt, leicht betrieben zu werden.





Hauptkomponenten der Transformatorfolienwickelmaschine BRJ1200-2

  • Großrechner
  • Wickelnde Einheit
  • Folie decoiler
  • Isolierung decoiler
  • Ende-Füllestreifenzufuhr
  • Reinigungseinheit
  • Entgratene Einheit
  • Schnitt des Systems
  • Randausrichtungssystem
  • Einheit automatischen Schweißens
  • Elektronisches Kontrollsystem



Technische Parameter der Transformatorfolienwickelmaschine BRJ1200-2



Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ1000-2 werden unten gezeigt, jedoch können diese geändert werden, wie verlangt worden.

Maximale Folien-Breite: 1,200mm
Maximales fertiges Spule Od: Φ1,000mm
Fertige Spulen-Form: Oval, Kreis und rechteckiges, usw.
Leiter Foil Material: Kupfer oder Aluminium
Al Foil Thickness: 0,3 | 3,0 Millimeter
Cu-Folien-Stärke: 0,2 | 2,0 Millimeter
Maximales Leiter-Foil Material Od.: Φ1,000mm
Leiter-Foil Material Identifikation: Φ500mm
Leiter Decoiler Expanding Range: justierbare Strecke Φ400 | Φ520mm
Wickelnde Energie: 15KW
Windgeschwindigkeit: 0 | 20 U/min
Schweißender Modus: TIG
Schnitt des Modus: Elektrische rollende Schere
Isolierung Decoiler-Welle: Dehnbar (pneumatisch öffnen Sie sich,/nahe Aktion)
Ende-Fülle Streifen-Zufuhr: 8 PC
Rand-Ausrichtungs-System: Automatische Korrekturabweichung der photoelektrischen Abfragung
Korrektur-Präzision: ±0.5mm
Benutzerschnittstelle: 10inch (254mm) Touch Screen
Zählend erstrecken sich Drehungen: 0 - 9999,9

Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen 0

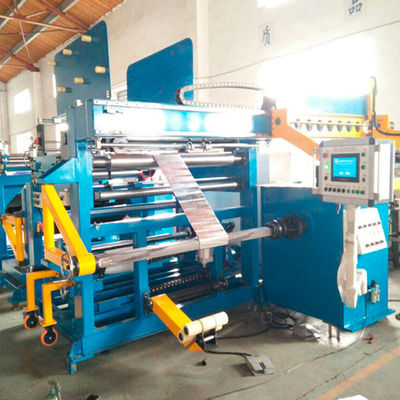

Abb. 1: Vorderansicht der Transformatorfolienwickelmaschine BRJ1200-2



Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen 1

Abb. 2: Rückseitenansicht der Transformatorfolienwickelmaschine BRJ1200-2



Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen 2

Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen 3Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen 4Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen 5

Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen 6

Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen 7Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen 8Niederspannungs-Transformator-Kupfer-Folien-Wickelmaschine mit TIG-Schweißen 9
