| Name: | Transformatorfolienwickelmaschine | Funktion: | wickelnde Folienspule |
|---|---|---|---|
| Wicklungsmotor: | 15KW | Windgeschwindigkeit: | 18 U/min |
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Entgratene Einheit: | Sätze 1 | Reinigungseinheit: | Sätze 1 |
| Hervorheben: | Eine Schicht-Transformator-Folien-Wickelmaschine,Trockene Art Transformator-Kupfer-Folien-Winde,1 Schicht-Transformator-Folien-Wickelmaschine |
||
Eine Schicht 1400 der Breiten-Kupfer-Folien-Streifen-Winden-trockenen Millimeter Art Transformator-Folien-Wickelmaschine
Beschreibung der Transformatorfolienwickelmaschine BRJ1400
Transformatorfolienwickelmaschine BRJ1400 wird hauptsächlich benutzt, um trockene Art Transformatorfolienspulen und andere ähnliche Produkte zu wickeln der Niederspannung. Der Folienleiter kann kupferner oder Aluminiumstreifen sein. Diese Art der Transformatorfolienwickelmaschine, d.h. láminas de Aluminio Máquina de Bobinado de, kann eine Schicht des Folienleiters und ein oder zwei Schichten Isoliermaterial, wie Papier oder Ähnliches Material behandeln. Die Transformatorfolienwickelmaschine kann benutzt werden, um die Folie mit maximaler Breite 1400mm zu wickeln. Mit TIG-Einheit kann die Transformatorfolienwickelmaschine Folie mit Sammelschiene zusammen schweißen. Die automatische Folienrandausrichtung vergewissert sich, dass die Spulenränder gerade und beim Wickeln glatt sind. Mit PLC-Kontrollsystem ist es einfach, die Transformatorfolienwickelmaschine durch einen Touch Screen zu benützen.
Hauptkomponenten der Transformatorfolienwickelmaschine BRJ1400
1. Großrechner
2. Wickelnde Einheit
3. Folie decoiler
4. Isolierung decoiler
5. Ende-füllende Streifenzufuhr
6. Reinigungssystem
7. Schnitt des Systems
8. Entgratenes System der Folie
9. Randausrichtungssystem
10. Einheit automatischen Schweißens
11. Elektronisches Kontrollsystem
12. Druckluftanlage
Technische Parameter der Transformatorfolienwickelmaschine BRJ1400
Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ1400 werden unten gezeigt, jedoch kann die Transformatorfolienwickelmaschine als verlangt worden auch hergestellt werden.
| Axiale Länge (Folienbreite): | 1,400mm |
| Max. Finished Coil Od.: | 1,000mm |
| Fertige Spulen-Form: | oval, rund und rechteckig, etc. |
| Leiter Foil Material: | Kupfer oder Aluminium |
| Leiter-Material Od.: | Ø1,000mm, Maximum |
| Leiter-Material Identifikation: | Ø500mm |
| Folie Decoiler-Zahl: | 1 PC |
| Folie Decoiler-Durchmesser: | justierbare Strecke Ø400 | 520mm |
| Max. Coil Weight: | 1,500KG |
| Wickelnde Dorn-Größe: | 80×80×1750 Millimeter |
| Schweißender Modus: | TIG |
| Schnitt des Modus: | Elektrische Diskettenschere |
| Isolierung Decoiler-Zahl: | 2 PC |
| Max. Isoliermaterial Od.: | Ø400mm |
| Isoliermaterial Identifikation: | Ø76mm |
| Ende-füllende Streifen-Zufuhr: | 8 PC |
| Rand-Ausrichtungs-System: | Photoelektrische Abfragung |
| Elektronisches Kontrollsystem: | PLC |
| Benutzerschnittstelle: | 10inch (254mm) Touch Screen |
| Zählend erstrecken sich Drehungen: | 0 | 9999,9 |
| Gesamtgewicht: | 7000Kg |
| Maß (LxWxH): | 4500 x 2850 x 2500mm |

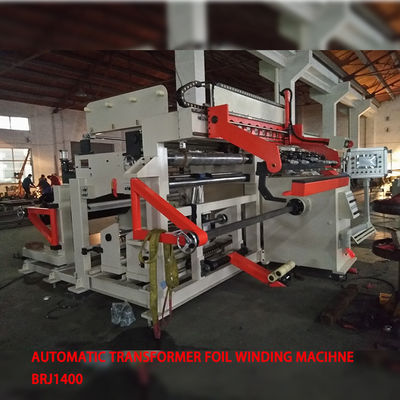

Abb. 1: Vorderansicht der Transformatorfolienwickelmaschine BRJ1400
Abb. 2: Rückseitenansicht der Transformatorfolienwickelmaschine BRJ1400
