Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | Folienwickelmaschine | Funktion: | wickelnde Folienspule |
|---|---|---|---|
| Folienbreite: | Maximum 200mm | Folienstärke: | 0,2 | 3mm |
| Leistungsstärke: | 4kw | Decoiler: | Ein |
| Farbe: | Optional | Garantie: | 12 Monate |
| Hervorheben: | Eine Schicht-Kupfer-Folien-Winde,Eine Schicht-Kupfer-Spulen-Wickelmaschine,Kalte Druck-Schweißens-Transformator-Folien-Winde |
||
Eine Schicht-Kupfer-Folien-Winden-Transformator-Folien-Wickelmaschine mit kaltem Druck-Schweißen
Beschreibung der Transformatorfolienwickelmaschine BRJ200
Automatische Transformatorfolienwickelmaschine BRJ200 ist eine Art kalte Druckschweißens-Folienwickelmaschine, die verwendet werden kann, um Transformatorspulen und andere ähnliche Produkte zu wickeln. Ein Servomotor wird angenommen, um die Maschine zu fahren, die der Präzision der Wicklung garantiert. Kaltes Druckschweißen wird benutzt, um beides unterschiedliches Material, wie kupferne Folie und Aluminiumsammelschiene und das gleiche Material, wie kupferne Folie und kupferne Sammelschiene zusammen zu schweißen. Mit einem Touch Screen und PLC-Kontrollsystem ist es sehr einfach, die Folienwickelmaschine zu benützen.
Schnelle Details der Transformatorfolienwickelmaschine BRJ200
Technische Parameter der Transformatorfolienwickelmaschine BRJ200
Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ200 werden unten gezeigt, jedoch kann die Maschine als verlangt worden auch hergestellt werden.
| Max. Foil Width: | 200mm |
| Fertiges Spule Od. : | 600mm |
| Gedrehte Spulen-Form: | Runde, Oval und Rechteck etc. |
| Leiter Material: | Kupfern oder Aluminium |
| Cu-Folien-Stärke: | 0,2 | 2.0mm |
| Al Foil Thickness: | 0,3 | 3.0mm |
| Vereiteln Sie materielle Identifikation: | 500mm |
| Maximale Folie materielles Od.: | 1000mm |
| Folie Decoiler-Zahl: | 1 PC |
| Erweiterungsstrecke Folie Decoiler: | Φ420 | Φ520mm |
| Max Coil Weight: | 750kg |
| Korrektur des Modus: | Photoelektrische Abfragung |
| Korrektur von Abweichungs-Präzision: | ±0.5mm |
| Reinigungs-Einheit: | pneumatisch |
| Isolierung Papier-Decoiler-Zahl: | 1set |
| Maximale Isolierungs-Papierspule Od.: | 400mm |
| Isolierungs-Papierspule Identifikation: | 76mm |
| Isolierung Papier-Decoiler-Welle: | Dehnbar (pneumatisch öffnen Sie sich,/nahe Aktion) |
| Windgeschwindigkeit: | 0 | 60 U/MIN |
| Max. Working Torque: | 3,000N.m. |
| Wickelnde Energie: | 4kw |
| Schweißender Druck: | 200 KN |
| Kaltschweißen-Gerät: | 1 Satz |
| Positioniervorrichtung: | 1set |
| Reibendes Gerät: | 1 Satz |
| Kaltschweißen-Form: | 6 Sätze |
| Kontrollsystem: | PLC |
| Operations-Schnittstelle: | Touch Screen |
| Zählung der Strecke: | 0 | 9999,9 |

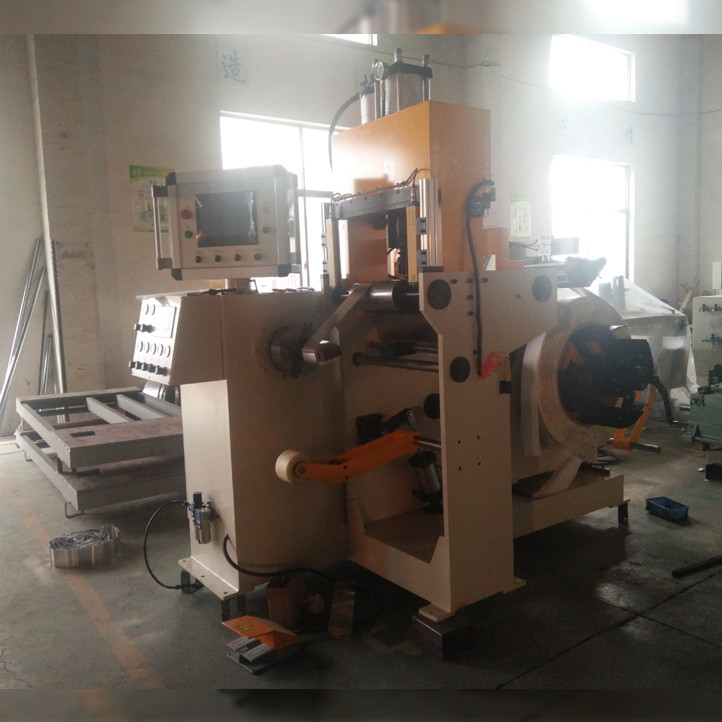

Abb. 1: Vorderansicht der Transformatorfolienwickelmaschine BRJ200
Abb. 2: Druckschweißenseinheit der Transformatorfolienwickelmaschine BRJ200 kalte
