| Produktname: | Transformatorfolienwickelmaschine | Funktion: | wickelnde Folienspule |
|---|---|---|---|
| Wicklungsmotor: | 22kw | Windgeschwindigkeit: | 0 | 18 U/min |
| Custreifenstärke: | 0,2 | 2.0mm | Alstreifenstärke: | 0,3 | 3.0mm |
| Entgratene Einheit: | 2 Sätze | Reinigungseinheit: | 2 Sätze |
| Hervorheben: | Transformator-Folien-Winden-trockene Art,Programmierbare Transformator-Folien-Wickelmaschine,Plc-System-Transformator-Folien-Wickelmaschine |
||
Programmierbares PLC-Kontrollsystem-trockene Art Niederspannungs-Transformator-Folien-Wickelmaschine
Beschreibung der Transformatorfolienwickelmaschine BRJ1400-2
Automatische LV-Transformatorfolienwickelmaschine BRJ1400-2 ist eine Berufsförderanlage, die hauptsächlich benutzt wird, um trockene Art Transformatorfolienspulen und andere ähnliche Produkte zu wickeln der Niederspannung. können kupferne Folie und Aluminiumfolie durch diese Art der Folienwickelmaschine behandelt werden. Mit Motor der Wicklung 22kw kann diese Art der Transformatorfolienwickelmaschine ein oder zwei Schichten Folie und ein oder zwei Schichten Isoliermaterial, wie Papier oder Ähnliches Material behandeln. Die Transformatorfolienwickelmaschine kann die Folie mit maximaler Breite 1400mm wickeln. Mit TIG-Schweißgerät und Kühlvorrichtung kann die Transformatorfolienwickelmaschine Folie mit Sammelschiene zusammen schweißen. Die automatische Folienrandausrichtung vergewissert sich, dass die Spulenränder gerade und beim Wickeln glatt sind. Es ist einfach, die Transformatorfolienwickelmaschine durch einen Touch Screen zu benützen.
Hauptkomponenten der Transformatorfolienwickelmaschine BRJ1400-2
1. Großrechner
2. Wickelnde Einheit
3. Folie decoiler
4. Isolierung decoiler
5. Ende-füllende Streifenzufuhr
6. Reinigungssystem
7. Schnitt des Systems
8. Entgratenes System der Folie
9. Randausrichtungssystem
10. Einheit automatischen Schweißens
11. Elektronisches Kontrollsystem
12. Druckluftanlage
Technische Parameter der Transformatorfolienwickelmaschine BRJ1400-2
Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ1400-2 werden unten gezeigt, jedoch kann die Transformatorfolienwickelmaschine als verlangt worden auch hergestellt werden.
| Maximale Folien-Breite: | 1,400mm |
| Max. Finished Coil Od.: | 1,000mm |
| Fertige Spulen-Form: | oval, rund und rechteckig, etc. |
| Leiter Foil Material: | Kupfer oder Aluminium |
| Maximales Leiter-Material Od.: | Φ1,000mm |
| Leiter-Material Identifikation: | Φ500mm |
| Folie Decoiler-Zahl: | 2 PC |
| Folie Decoiler-Durchmesser: | justierbare Strecke 400-520mm |
| Max. Coil Weight: | 2,000KG |
| Wickelnde Dorn-Größe: | 80×80×1750 Millimeter |
| Schweißender Modus: | TIG |
| Schnitt des Modus: | Elektrische Diskettenschere |
| Isolierung Decoiler-Zahl: | 2 PC |
| Max. Isoliermaterial Od.: | Φ400mm |
| Isoliermaterial Identifikation: | Φ76mm |
| Ende-füllende Streifen-Zufuhr: | 8 PC |
| Rand-Ausrichtungs-System: | Photoelektrische Abfragung |
| Elektronisches Kontrollsystem: | PLC |
| Benutzerschnittstelle: | 10inch (254mm) Touch Screen |
| Zählend erstrecken sich Drehungen: | 0 | 9999,9 |
| Gesamtgewicht: | 8000Kg |
| Maß (L*W*H) | 5800*2850*2500mm |

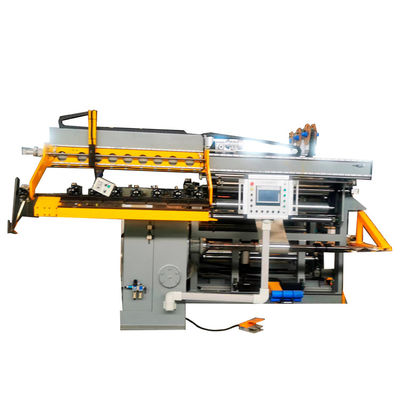

Abb. 1: Vorderansicht der Transformatorfolienwickelmaschine BRJ1400-2
Abb. 2: Rückseitenansicht der Transformatorfolienwickelmaschine BRJ1400-2
