| Produktbezeichnung: | gewölbte Flosse, die Maschine herstellt | Plattenbreite: | 300 | 1600mm |
|---|---|---|---|
| Flossen-Höhe: | 50 | 400mm | Flossen-Neigung: | 45 | 60mm |
| Flossenlänge: | ≤2000mm | Farbe: | Zusätzlich |
| Ölrinne: | 4mm | Schweißgerät: | 2 Sätze |
| Hervorheben: | Automatische gewölbte Flosse,die Maschine bildet,Öltank-gewölbte Flosse |
||
Automatische CoMaschine zum Formen von Flossen für Transformatorölbehälter
Beschreibung der Wellenflossenformmaschine BWX1600-400
Automatische Wellflossenformmaschine BWX1600-400 wird hauptsächlich zum Falten von Stahlplatten zur Herstellung von Wellflossen verwendet.Das komplette Set der Wellflossenformmaschine besteht aus Wellflossenfaltenmaschine, automatische Wellflossen-Schweißmaschine, hydraulischer Entwickler, Hydraulikstation und Industrieölkühler.
Hauptkomponentenmit einer Breite von mehr als 20 mm,
1. Kugelförmige Flossenformmaschine
2. Schweißmaschine
3. Entwickler
4Ölkühler
Schnell!dundVorrichtungen für das Formen von Wellflossen BWX1600-400
MEin Parametermit einer Breite von mehr als 20 mm,
Die typischen Standardspezifikationen der Wellflossenformmaschine BWX1600-400 sind nachstehend dargestellt, jedoch kann die Flossenformmaschine auch nach Wunsch hergestellt werden.
| Breite der Stahlplatte: | 300 ~ 1600 mm |
| Stahlplattendicke: | 0.5 ~ 1.75 mm |
| Gewölbte Flossenhöhe: | 50 ~ 400 mm |
| Gewalzte Flachsfläche: | 45 ~ 60 mm |
| Gewalzte Flossenlänge | 2000 mm, maximal |
| Finn Gap ((Ölstriche): | 4 mm |
| Längen des vorderen Abschnitts der gewölbten Flossen: | ≥ 30 mm |
| Gewölbte Rückseitecke: | ≥ 30 mm |
| Formengeschwindigkeit: | 3 ~ 4 Flossen/min |
| Gesamtgewicht: | 16000 KG |
| Bodenfläche: | 9m x 7m |
| Gesamtmotorleistung: | 32 kW |
| Spannung: | Dreiphasige 380V 50Hz |

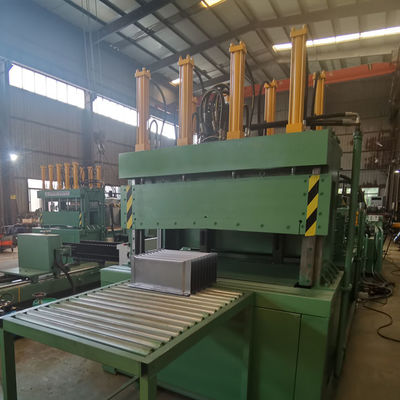

Abbildung 1: Formiereinheit der Wellflossenformmaschine BWX1600-400
Abbildung 2: Gewölbte Flossenformmaschine BWX1600-400 Schweißmaschine
