Niederspannungs-Transformator-Folien-Wickelmaschine

Niederspannungs-Transformator-Folien-Wickelmaschine-wickelnde kupferne Folie und Aluminiumfolie

Beschreibung der Transformatorfolienwickelmaschine BRJ800-2

Transformatorfolienwickelmaschine BRJ800-2 ist eine spezielle Förderanlage für das Wickeln der Kupfer- oder Aluminiumfolie, um geworfene Harztransformatorspule zu machen. Die Art der Transformatorfolienwickelmaschine wird mit Motor 15kw versehen, der großes Drehmoment liefert, um ein oder zwei Schichten Folie mit maximaler Breite 800mm zu wickeln. Mit TIG-Schweißen kann die Folienwickelmaschine Folie und Sammelschiene zusammen schweißen. Die Parameter der gedrehten Spule können Input durch einen Touch Screen sein. Die Transformatorfolienwickelmaschine kennzeichnet langsames, Laufruhe, hohe Automatisierung, volle Funktion, starke ziehende Kraft, einfache Operation und so weiter beginnen.

Schnelle Details der Transformatorfolienwickelmaschine BRJ800-2

1) Zwei Folie decoilers

2) Zwei Isolierung Papier-decoilers

4) Ende-Füllestreifenzufuhren

5) Reinigungssystem

6) Entgratenes System

7) Randausrichtungssystem

8) Einheit automatischen Schweißens

Technische Parameter der Transformatorfolienwickelmaschine BRJ800-2

Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ800-2 werden unten gezeigt, jedoch kann die Maschine als verlangt worden auch hergestellt werden.

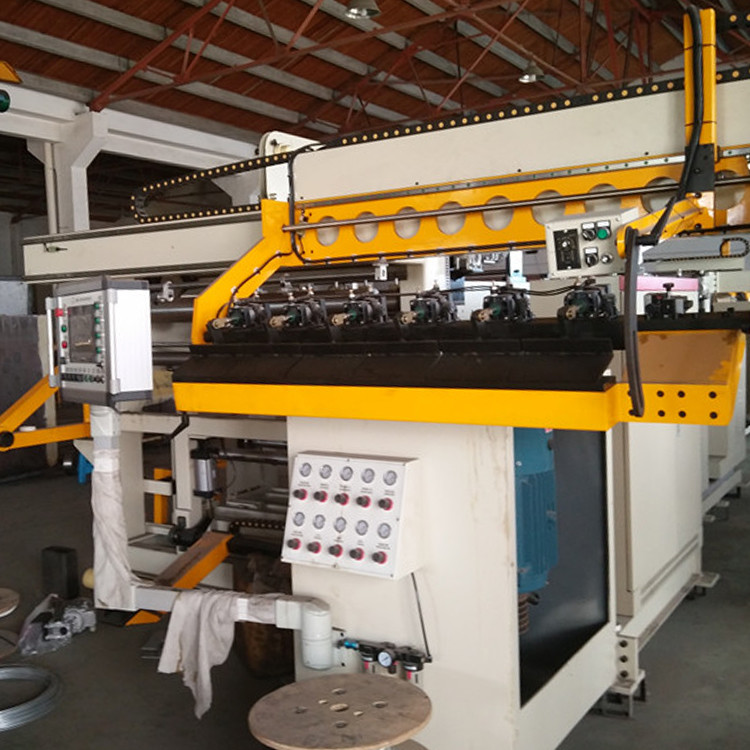

Abb. 1: Vorderansicht der Transformatorfolienwickelmaschine BRJ800-2

Abb. 2: Rückseitenansicht der Transformatorfolienwickelmaschine BRJ800-2
