| Name: | Transformator-Folienwickelmaschine | Funktion: | Folienspule herstellen |
|---|---|---|---|
| Dicke der Cu-Folie: | 0,2 - 2,0 mm | Al-Foliendicke: | 0,3 - 3,0 mm |
| Max. Folienbreite: | 1000mm | Farbe: | wie gewünscht |
| Leistung des Wickelmotors: | 15kw | Wickelgeschwindigkeit: | 0 ~ 18 U/min |
| Hervorheben: | Transformator-Folienwickelmaschine 15kw,Transformator-Folienwickelmaschine Breite 1000 mm,Transformator-Folienwickelmaschine 18 U/min |
||
Besetzung Resin LV Trafo-Folienwickelmaschine mit maximal 1000 mm breitem Folienstreifen
DBeschreibungder TransformatorfolienwickelmaschineBRJ1000-2
Die Gießharz-Transformatorfolienwickelmaschine BRJ1000-2 dient zum Wickeln von Kupfer- oder Aluminiumfolienspulen, um Gießharztransformatorspulen mit einer maximalen Höhe von 1000 mm herzustellen.Die Transformatorfolienwickelmaschine ist mit zwei Folienhaspeln und zwei Isolationshaspeln ausgestattet, wodurch die Maschine eine oder zwei Lagen Folie und eine oder zwei Lagen Isolationspapier verarbeiten kann.Mit einem 15-kW-Hauptwicklungsmotor bietet die Transformatorfolienwickelmaschine ein großes Drehmoment.Das WIG-Schweißgerät wird verwendet, um Folie und Stromschiene miteinander zu verschweißen.Die Transformatorfolienwickelmaschine zeichnet sich durch einfache Bedienung, großes Drehmoment, Laufruhe und so weiter aus.
Schnelle Details der TransformatorfolienwickelmaschineBRJ1000-2
1) Zwei Folienhaspeln
2) Zwei Isolierhaspeln
3) End-Fill-Streifenzuführung
4) Reinigungssystem
5) Folienentgratungssystem
6) Schneidfoliensystem
7) Kantenausrichtungssystem
8) Automatisches Schweißgerät
TechnischpParameterder TransformatorfolienwickelmaschineBRJ1000-2
Typische Standardspezifikationen der Transformator-Folienwickelmaschine BRJ1000-2 sind unten aufgeführt, die Folienwickelmaschine kann jedoch auch nach Kundenwunsch gefertigt werden.
| max.Folienbreite: | 1.000 mm |
| Form der gewickelten Spule: | oval, kreisförmig und rechteckig usw. |
| Max. Leitermaterial-OD.: | Φ1.000 mm |
| Leitermaterial ID.: | Φ500mm |
| Nummer des Folienabwicklers: | 2 Stk |
| Länge des Folienabwicklers: | 1.050 mm |
| Erweiterung des Folienabwicklerbereichs: | Φ420 ~ 520 mm |
| Größe der Wickelwelle: | 80 x 80 x 1350 mm |
| Schnittmodus: | Elektrische Scheibenschere |
| Folienentgratungssystem: | Pneumatisch |
| Reinigungssystem: | Pneumatisch |
| Nummer des Isolationsabwicklers: | 2 Stk |
| Max. Isolationsmaterial-OD.: | Φ400mm |
| ID des Isoliermaterials: | Φ76mm |
| Maximale Breite des Isoliermaterials: | 1.050 mm |
| Isolierung Abwickelwelle: | Erweiterbar (pneumatisches Öffnen/Schließen) |
| End-Fill Strip Feeder: | 8 Stk |
| Kantenausrichtungssystem: | Photoelektrische Abtastung |
| Elektronisches Kontrollsystem: | SPS |
| Wickelleistung: | 15kw |
| Wickelgeschwindigkeit: | 0 ~ 20 U/min |
| Zählen der Runden Reichweite: | 0 ~ 9999,9 |

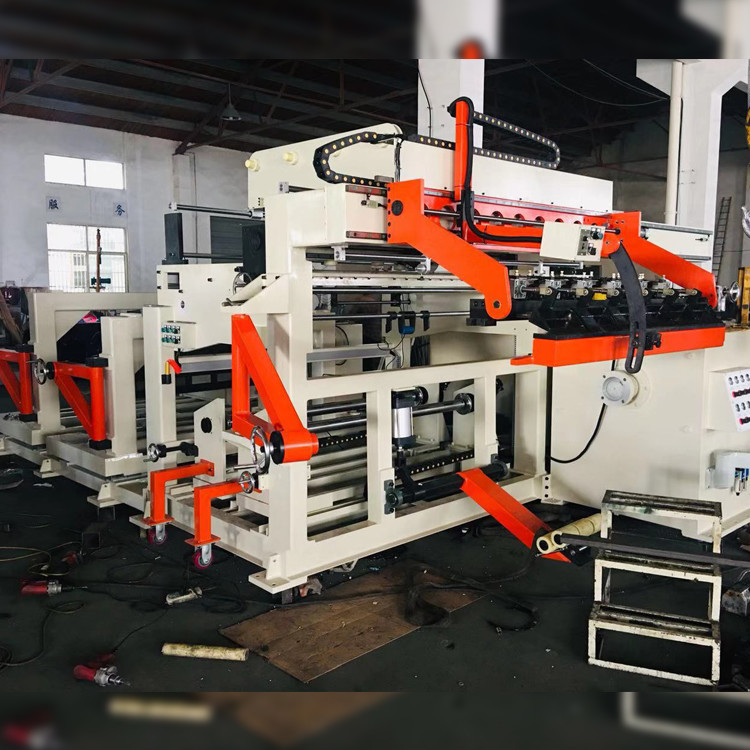

Abb. 1: Vorderansicht der Transformatorfolienwickelmaschine BRJ1000-2
Abb. 2: Rückansicht der Transformatorfolienwickelmaschine BRJ1000-2
