| Name: | Transformator-Folienwickelmaschine | Funktion: | Herstellung der Transformatorspule |
|---|---|---|---|
| Dicke der Cu-Folie: | 0,2 - 2,0 mm | Al-Foliendicke: | 0,3 - 3,0 mm |
| max. Folienbreite: | 1200mm | Farbe: | wie gewünscht |
| Motorleistung: | 15kw | Wickelgeschwindigkeit: | 0 ~ 18 U/min |
| Hervorheben: | 1200 mm breite Transformator-Folienwickelmaschine,Transformator-Folienwickelmaschine SPS-Steuerung,Kupferstreifen-Transformator-Folienwickelmaschine |
||
SPS-Steuerungs-LV-Transformator-Folienwickelmaschine, die Kupferstreifen mit einer Breite von 1200 mm wickelt
Beschreibungder Trafofolienwickelmaschine BRJ1200-2
Niederspannungstransformator-Folienwickelmaschine BRJ1200-2 ist eine professionelle Ausrüstung zum Wickeln von Leiterfolienspulen zur Herstellung von Trockentransformatorspulen und anderen ähnlichen Produkten.Die Transformatorfolienwickelmaschine ist mit einem leistungsstarken Hauptwickelmotor, Folienhaspeln, Isolationshaspeln, photoelektrischen Sensoren und Schneidegeräten usw. ausgestattet. Die Transformatorfolienwickelmaschine kann eine oder zwei Lagen Folie mit einer maximalen Breite von 1200 mm wickeln.Mit der WIG-Schweißeinheit kann die Transformatorfolienwickelmaschine Leiterfolie mit Stromschiene zusammenschweißen.Mit einem Touchscreen ist es sehr einfach, die Transformatorfolienwickelmaschine zu bedienen.
HauptsächlichcKomponentender TransformatorfolienwickelmaschineBRJ1200-2
TechnischpParameterder Trafofolienwickelmaschine BRJ1200-2
Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ1200-2 sind unten aufgeführt, die Transformatorfolienwickelmaschine kann jedoch auch nach Wunsch hergestellt werden.
| max.Folienbreite: | 1.200 mm |
| max.Fertiger Coil-Außendurchmesser: | Φ1.000 mm |
| Mindest.Fertige Spulen-ID: | Φ130mm |
| Fertige Spulenform: | oval, rund und rechteckig usw |
| Leiterfolienmaterial: | Kupfer oder Aluminium |
| Folienstärke min.und max.(Aluminium): | 0,3 ~ 3,0 mm |
| Folienstärke min.und max.(Kupfer): | 0,2 ~ 2,0 mm |
| Leiterfolienmaterial OD.: | Φ1.000 mm |
| ID des Leiterfolienmaterials: | Φ500mm |
| Durchmesser des Leiterabwicklers: | Φ400 ~ 520 mm |
| Wickelleistung: | 15KW |
| Wickelgeschwindigkeit: | 0 ~ 20 U/min |
| Schweißmodus: | WIG |
| Schnittmodus: | Elektrische Rollschere |
| Isolierung Abwickelwelle: | Erweiterbar (pneumatisches Öffnen/Schließen) |
| End-Fill Strip Feeder: | 8 Stk |
| Kantenausrichtungssystem: | Automatische Korrektur der Abweichung durch photoelektrische Abtastung |
| Benutzeroberfläche: | 10 Zoll (254 mm) Touchscreen |
| Zählbereich: | 0 ~ 9999,9 |

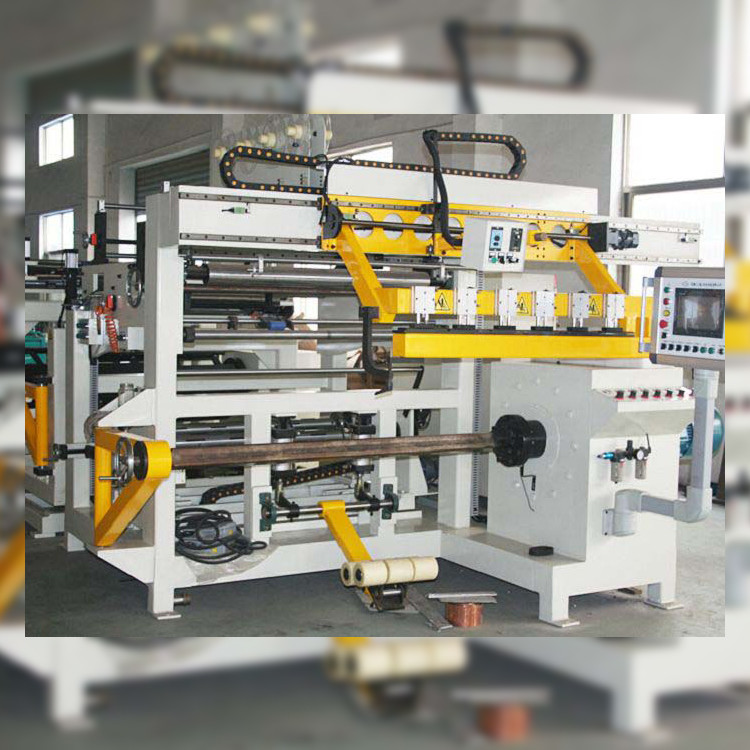

BILD 1: Seitenansicht der Transformator-Folienwickelmaschine
Abb. 2: Rückansicht der Transformatorfolienwickelmaschine BRJ1200-2
