| Name: | Transformatorfolienwickelmaschine | Verwendung: | wickelnde Spule |
|---|---|---|---|
| Energie: | 22kw | Wickelgeschwindigkeit: | 0 | 18 U/min |
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Entgratene Einheit: | 2 Sätze | Reinigungseinheit: | 2 Sätze |
| Hervorheben: | Plc-Steuertransformator,der Geräte herstellt,Trockene Art Transformator-Folien-Winde |
||
Transformator, der Ausrüstung PLC-Steuerung trockene Art Transformator-Folien-Wickelmaschine macht
Beschreibung der Transformatorfolienwickelmaschine BRJ1400-2
Transformatorfolienwickelmaschine BRJ1400-2 wird hauptsächlich benutzt, um trockene Art Transformatorspulen und andere ähnliche Produkte zu wickeln der Niederspannung. Die Transformatorfolienwickelmaschine kann benutzt werden, um kupferne Folie und Aluminiumfolie mit Breite von 200mm bis 1400mm zu wickeln. Die Transformatorfolienwickelmaschine kann ein oder zwei Schichten Folie und ein oder zwei Schichten Isoliermaterial, wie Papier oder Ähnliches Material wickeln. Die Transformatorfolienwickelmaschine kann Folie mit Sammelschiene zusammen schweißen automatisch. Mit photoelektrischen Sensoren kann die Transformatorfolienwickelmaschine die gedrehte Spulenrandausrichtung beim Wickeln machen. Wenn das Kontrollsystem auf PLC und einem Touch Screen basiert ist, kann die Transformatorfolienwickelmaschine leicht betrieben werden.
Hauptkomponenten der Transformatorfolienwickelmaschine BRJ1400-2
1. Großrechner
2. Wickelnde Einheit
3. Folie decoiler
4. Isolierung decoiler
5. Ende-füllende Streifenzufuhr
6. Reinigungssystem
7. Schnitt des Systems
8. Entgratenes System der Folie
9. Randausrichtungssystem
10. Einheit automatischen Schweißens
11. Elektronisches Kontrollsystem
12. Druckluftanlage
Technische Parameter der Transformatorfolienwickelmaschine BRJ1400-2
Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ1400-2 werden unten gezeigt, jedoch kann die Transformatorfolienwickelmaschine als verlangt worden auch hergestellt werden.
| Maximale Folien-Breite: | 1,400mm |
| Max. Finished Coil Od.: | 1,000mm |
| Fertige Spulen-Form: | oval, rund und rechteckig, etc. |
| Leiter Foil Material: | Kupfer oder Aluminium |
| Maximales Leiter-Material Od.: | Φ1,000mm |
| Leiter-Material Identifikation: | Φ500mm |
| Folie Decoiler-Zahl: | 2 PC |
| Erweiterungsstrecke Folie Decoiler: | Φ460 | 520mm |
| Max. Coil Weight: | 2,500KG |
| Wickelnde Dorn-Größe: | 80×80×1750 Millimeter |
| Schweißender Modus: | TIG |
| Schnitt des Modus: | Elektrische Diskettenschere |
| Isolierung Decoiler-Zahl: | 2 PC |
| Maximum-Isoliermaterial Od.: | Φ400mm |
| Isoliermaterial Identifikation: | Φ76mm |
| Ende-füllende Streifen-Zufuhr: | 8 PC |
| Rand-Ausrichtungs-System: | Photoelektrische Abfragung |
| Kontrollsystem: | PLC |
| Benutzerschnittstelle: | 10inch (254mm) Touch Screen |
| Zählung der Strecke: | 0 - 9999,9 |
| Gesamtgewicht: | 8000Kg |
| Maß (LxWxH) | 5800x2850x2500mm |

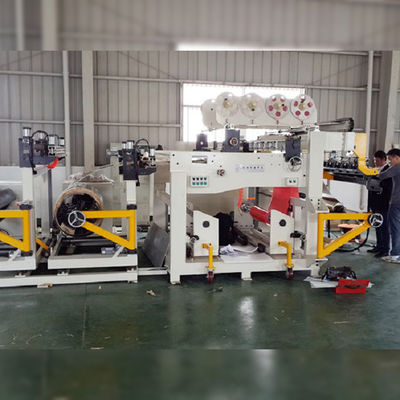

Abb. 1: Vorderansicht der Transformatorfolienwickelmaschine BRJ1400-2
Abb. 2: Rückseitenansicht der Transformatorfolienwickelmaschine BRJ1400-2
