Elektronischer programmierbarer Trockentransformator-Folienwickler mit SPS-Steuerung

Elektronische programmierbare Trockentransformator-Folienwickelmaschine mit SPS-Steuerung

Beschreibungder Transformator-FolienwickelmaschineBRJ1400-2

Die Transformatorfolienwickelmaschine BRJ1400-2 ist eine spezielle Wickelmaschine zum Wickeln von Transformatorspulen.Die Transformatorfolienwickelmaschine wird häufig zum Wickeln von Kupferfolie oder Aluminiumfolie verwendet, wodurch Trockentransformatorfolienspulen und andere ähnliche Produkte hergestellt werden können.Die Transformator-Folienwickelmaschine kann zwei Lagen Folie und zwei Lagen Isolierpapier wickeln.Die Transformatorfolienwickelmaschine besteht aus einer Wickeleinheit, einer Schweißeinheit, einer Reinigungseinheit, einer Entgratungseinheit, einer Zuführeinheit usw.Mit der WIG-Schweißeinheit kann die Transformator-Folienwickelmaschine Folie und Stromschiene automatisch zusammenschweißen.Die Transformatorfolienwickelmaschine wird von einer SPS gesteuert.

HauptsächlichCKomponentender Transformator-FolienwickelmaschineBRJ1400-2

1. Hauptrahmen

2. Wickeleinheit

3. Folienabwickelhaspel

4. Isolierabwickelhaspel

5. Endfüllstreifenzuführung

6. Reinigungssystem

7. Schneidsystem

8. Folienentgratungssystem

9. Kantenausrichtungssystem

10. Automatische Schweißeinheit

11. Elektronisches Kontrollsystem

12. Pneumatisches System

TechnischPParameterder Transformator-FolienwickelmaschineBRJ1400-2

Typische Standardspezifikationen der Transformator-Folienwickelmaschine BRJ1400-2 sind unten aufgeführt, die Transformator-Folienwickelmaschine kann jedoch auch nach Wunsch hergestellt werden.

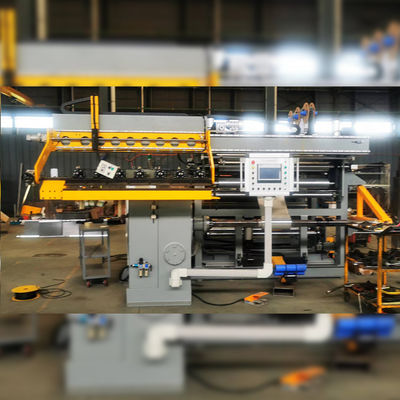

Abb. 1: Vorderansicht der Transformator-Folienwickelmaschine BRJ1400-2

Abb. 2: Rückansicht der Transformator-Folienwickelmaschine BRJ1400-2
