| Name: | Kaltschweißenfolienwickelmaschine | Verwendung: | wickelnde Folie |
|---|---|---|---|
| Folienbreite: | Maximum 200mm | Folien-Stärke: | 0,2 | 3mm |
| Leistungsstärke: | 4kw | Decoiler: | ein Satz |
| Farbe: | Gemäß der Anforderungen | Garantie: | 12 Monate |
| Hervorheben: | Folienwicklung des Transformators 4kw,kalte Druckschweißenstransformator-Folienwicklung,1 decoiler Transformator-Folienwickelmaschine |
||
Transformatorherstellungsausrüstung Kaltdruckschweißtransformator-Folienwickelmaschine
Beschreibung der Transformator-Folienwickelmaschine BRJ200
Die Transformatorfolienwickelmaschine BRJ200 ist eine Art Transformatorherstellungsausrüstung.Diese Art von Transformator-Folienwickelmaschine wird hauptsächlich zum Wickeln von Kupfer- oder Aluminiumfolienspulen verwendet.Die Spulen können zur Herstellung von Gießharztransformatoren oder ähnlichen Produkten verwendet werden.Die Transformatorfolienwickelmaschine ist mit einer Kaltpressschweißeinheit zum Zusammenschweißen verschiedener Materialien ausgestattet, beispielsweise zum Zusammenschweißen von Aluminiumfolie und Kupferschienen.Mit einem Touchscreen und HMI lässt sich die Transformator-Folienwickelmaschine sehr einfach bedienen.Die Folienwickelmaschine zeichnet sich durch langsamen Start, präzise Bewegung, hohe Automatisierung usw. aus.
Kurze Details zur Transformatorfolienwickelmaschine BRJ200
Technische Parameter der Transformatorfolienwickelmaschine BRJ200
Typische Standardspezifikationen der Transformator-Folienwickelmaschine BRJ200 sind unten aufgeführt, die Maschine kann jedoch auch nach Wunsch hergestellt werden.
| Max.Folienbreite: | 200mm |
| Außendurchmesser der fertigen Spule.: | 600mm |
| Form der gewickelten Spule: | Rund, oval und rechteckig usw. |
| Leitermaterial: | Kupfer oder Aluminium |
| Cu-Foliendicke: | 0,2 ~ 2,0 mm |
| Al-Foliendicke: | 0,3 ~ 3,0 mm |
| Folienmaterial-ID.: | 500mm |
| Maximaler Außendurchmesser des Folienmaterials: | 1000mm |
| Nummer des Folienabwicklers: | 1 Stk |
| Erweiterungsbereich der Folienabwickelhaspel: | Φ420 ~ Φ520mm |
| Maximales Spulengewicht: | 750kg |
| Gleichrichtungsmodus: | Photoelektrische Erfassung |
| Korrektur der Abweichungspräzision: | ±0,5 mm |
| Reinigungseinheit: | pneumatisch |
| Nummer des Isolierpapier-Abwickelhaspels: | 1 Satz |
| Maximaler Außendurchmesser der Isolierpapierspule: | 400mm |
| ID der Isolierpapierspule: | 76mm |
| Isolierpapier-Decoiler-Welle: | Erweiterbar (pneumatisches Öffnen/Schließen) |
| Wickelgeschwindigkeit: | 0 ~ 60 U/min |
| Max.Arbeitsdrehmoment: | 3.000 Nm |
| Wickelleistung: | 4 kW |
| Schweißdruck: | 200 KN |
| Kaltschweißgerät: | 1 Satz |
| Positionierungsgerät: | 1 Satz |
| Schleifgerät: | 1 Satz |
| Kaltschweißform: | 6 Sätze |
| Kontrollsystem: | SPS |
| Bedienoberfläche: | Touch-Screen |
| Zählbereich: | 0 ~ 9999,9 |

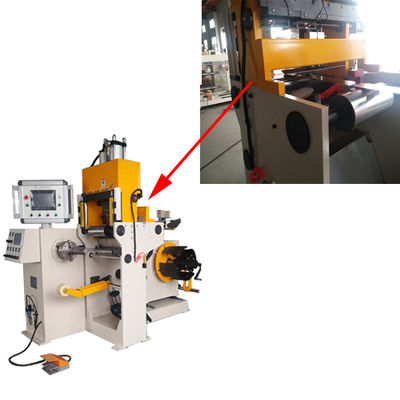

Abb. 1: Gesamtansicht der Transformator-Folienwickelmaschine BRJ200
Abb. 1: Seitenansicht der Transformator-Folienwickelmaschine BRJ200
