Stapel- und neigbarer Lap-Core-Stapeltisch Amorph CE

Stapel- und neigbarer Lap-Core-Stapeltisch für amorphe Transformatorkerne

Beschreibung des Transformatorkern-Stapeltisches ZPT-3T

Der Transformatorkern-Stapeltisch ZPT-3T dient zum Stapeln von überlappenden Kernen und diese Art von überlappenden Kernen wird zur Herstellung amorpher Transformatoren verwendet.Der Kernstapeltisch ist einfach zu bedienen.Der Bediener muss lediglich eine Spule auf den Hubtisch legen, die Achse der Spule horizontal ausrichten und jeden einzelnen Rahmeneisenkern in das Innenloch der Spule einführen, um das Falten der Eisenkerne, das Umwickeln, die Montage des Isolators und die Klemmvorgänge usw. abzuschließen. Die Höhe Der Tisch kann je nach Bedarf angepasst werden.

Kurze Details zum Transformatorkern-Stapeltisch ZPT-3T

1. Arbeitshöhe 850 mm
2. Hydraulikstation
3. Linearführung
4. Maximale Ladekapazität 3000 kg
5. Motorleistung 2,2 kW
6. Hydraulikdruck 21 MPa

Hauptparameter der Transformatorkern-Stapeltabelle

Typische Standardspezifikationen des Transformatorkern-Stapeltisches ZPT-3T sind unten aufgeführt, der Stapeltisch kann jedoch auch nach Wunsch hergestellt werden.

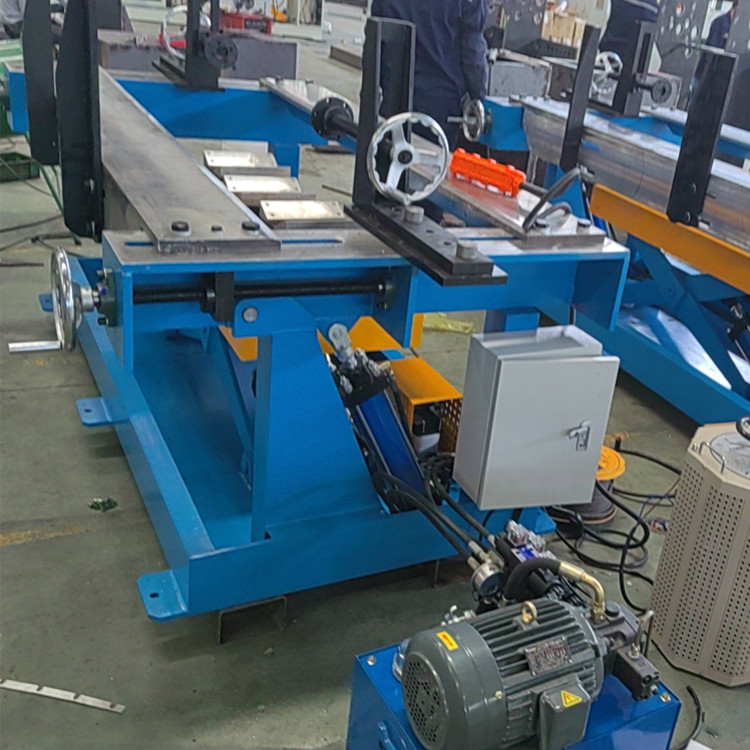

Abb. 1: Gesamtansicht des Transformatorkern-Stapeltisches ZPT-3T


Abb. 2: Kippen des Transformatorkern-Stapeltisches ZPT-3T
