Produktdetails:
Zahlung und Versand AGB:
|
| Produktbezeichnung: | Transformatorfolienwickelmaschine | Folienbreite: | 150 | 300mm |
|---|---|---|---|
| Schweißen: | kaltes Druckschweißen | Cufolienstärke: | 0,2 | 2.0mm |
| Alfolienstärke: | 0.3 ~ 3.0 mm | Windgeschwindigkeit: | 0 | 35 U/min |
| Wickelnde Energie: | 5.5KW | Farbe: | Zusätzlich |
| Hervorheben: | Kaltschweißen-Folien-Blatt-Winde,Trockene Transformator-Folien-Wickelmaschine,Trockene Transformator-Folien-Blatt-Winde |
||
Kaltgeschweißte Folienwindelmaschine
Beschreibung der Wickelmaschine BRJ300-2
Transformatorfolienwickler BRJ300-2 wird hauptsächlich für Windtransformatorspulen und andere ähnliche Produkte verwendet.Die Transformatorfolienwickler kann eine oder zwei Schichten Kupfer- oder Aluminiumfolien und eine oder zwei Schichten Isolationspapier verarbeiten. Die Folienwickler ist mit einer Kaltdruckschweißanlage ausgestattet, mit der Folien und Busbar zusammen geschweißt werden können.Das Fußpedal der Transformatorfolie Wicklungsmaschine wird verwendet, um die Maschine zu steuern, um zu laufen oder zu stoppen laufen und die Drehrichtung zu wechseln. Die Folienwickler verfügt über einen weichen Start, einen reibungslosen Betrieb und eine einfache Bedienung.
Hauptbestandteilemit einer Leistung von mehr als 50 Watt
1. Schweißrahmen aus Stahl
2. Folienentwickler
3. Foliezufuhr
4. Druckwalze
5. Hauptwickelvorrichtung
6. PLC-basiertes Steuerungssystem
7Pneumatisches System
Technische Parametermit einer Leistung von mehr als 50 Watt
Die typischen Standardspezifikationen der Transformator-Folienwickler BRJ300-2 sind nachstehend dargestellt, jedoch kann die Folienwickler auch nach Wunsch hergestellt werden.
| Breite der Folie: | 100 ~ 300 mm |
| Fertiggefertigte Spulenform: | Oval, kreisförmig und rechteckig usw. |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Al Folie Dicke: | 0.3 ~ 3,0 mm |
| Cu Folie Dicke: | 0.2 ~ 2,0 mm |
| Nummer des Folie-Entwicklers: | 2 Stück |
| Längen der Folienabspannung: | 350 mm |
| Ausdehnung der Folien-Decoiler: | Ø 400 bis 520 mm |
| Maximale Spulenmasse: | 750 kg |
| Druckwalze: | 1 Satz |
| Spannungsmodus: | Pneumatisch |
| Einstellung des Geschwindigkeitsmodus: | Schrittlos einstellbar |
| Drehgeschwindigkeit: | 0 ~ 35 U/min |
| Nummer des Isolationsdecoilers: | 1 Prozent |
| Breite des Isolations-Decoilers: | 350 mm |
| Isolierungsschacht: | Erweiterbar (pneumatische Öffnungs-/Schließung) |
| Programmierungsart: | PLC |
| Berührungsschirm: | 10 Zoll (254 mm) |
| Zählung des Drehbereichs: | 0 ~ 9999.9 |

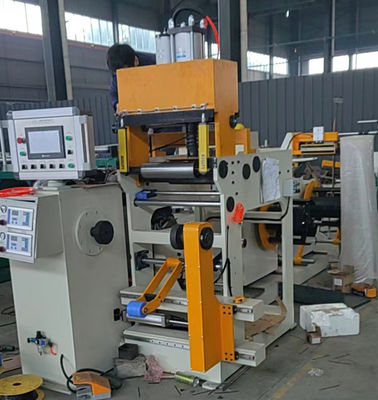

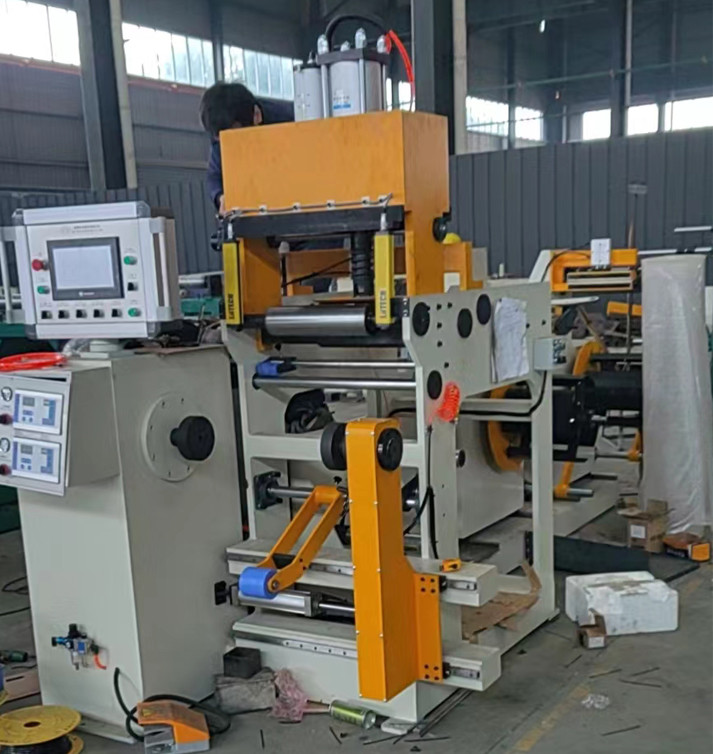

Abbildung 1: Transformatorfolienwickler BRJ300-2 in voller Sicht
Abbildung 2: Schweißwirkung der Transformatorfolienwickler BRJ300-2
