Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Transformatorfolienwickelmaschine | Funktion: | wickelnde Folienspule |
|---|---|---|---|
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Max. Folienbreite: | 800mm | Farbe: | Wie verlangt |
| Wickelnde Energie: | 15kw | Windgeschwindigkeit: | 20rpm |
| Hervorheben: | Transformator-Folienwickelmaschine mit Cutter,automatische SPS-Steuerung,Folienwickelmaschine |
||
Automatische PLC-Steuerungs-Niederspannungstransformator-Folienwickelmaschine mit Schneider
DBeschreibungvon tTransformator-FolienwickelmaschineBRJ800-2
Die Transformatorfolienwickelmaschine BRJ800-2 ist eine Spezialausrüstung, die zum Aufwickeln von Leiteraluminiumfolie oder Leiterkupferfolie zur Herstellung trockener Transformatorspulen verwendet werden kann.Dieses Modell der Folienwickelanlage ist mit zwei Folienabwickelhaspeln und zwei Isolierpapierabwickelhaspeln ausgestattet, wodurch die Folienwickelmaschine eine oder zwei Lagen Folie und eine oder zwei Lagen Isolierpapier aufwickeln kann.Darüber hinaus ist die Transformator-Folienwickelmaschine mit fotoelektrischen Sensoren ausgestattet, um die Folienkante beim Aufwickeln der Folie sauber zu halten.Mit dem Touchscreen und dem HMI ist die Transformator-Folienwickelmaschine sehr einfach zu bedienen.
Kurze Details zur TransformatorfolienwickelmaschineBRJ800-2
1) Zwei Folienabwickler
2) Zwei Isolierpapier-Abwickelhaspeln
4) Endfüllstreifenzuführungen
5) Reinigungssystem
6) Entgratungssystem
7) Kantenausrichtungssystem
8) Automatische Schweißeinheit
TechnischPParameterder Transformator-FolienwickelmaschineBRJ800-2
Typische Standardspezifikationen der Transformator-Folienwickelmaschine BRJ800-2 sind unten aufgeführt, die Maschine kann jedoch auch nach Wunsch hergestellt werden.
| Folienbreite: | 200 ~ 800 mm |
| Fertige Spulenform: | Oval, Kreis und Rechteck |
| Liefermaterial Außendurchmesser: | 1.000 mm |
| Liefermaterial-ID.: | 500mm |
| Nummer des Folienabwicklers: | 2 Stk |
| Länge der Folienabwickelhaspel: | 850mm |
| Erweiterungsbereich der Folienabwickelhaspel: | 420 ~ 520 mm |
| Wickelwellengröße: | 80×80×1150 mm |
| Cutter: | Elektrische Scheibenschere |
| Nummer des Isolations-Abwickelhaspels: | 2 Stk |
| Max.Isoliermaterial Außendurchmesser: | 400mm |
| Dämmstoff-ID.: | 75mm |
| Max.Breite des Isoliermaterials: | 850mm |
| Kantenausrichtungssystem: | Photoelektrische Erfassung |
| Kontrollsystem: | SPS |
| Benutzeroberfläche: | 10 Zoll (254 mm) Touchscreen |
| Zählbereich der Runden: | 0 ~ 9999,9 |
| Wickelleistung: | 15 kW |
| Wickelgeschwindigkeit: | 0 ~ 20 U/min |

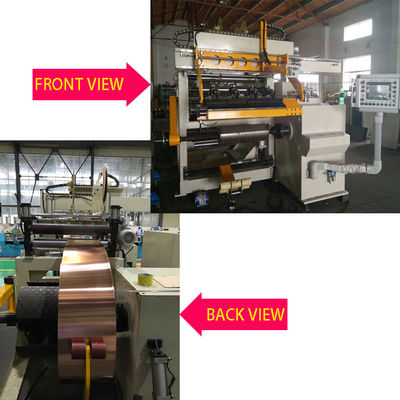

Abb. 1: Vorderansicht der Transformator-Folienwickelmaschine BRJ800-2
Abb. 2: Rückansicht der Transformator-Folienwickelmaschine BRJ800-2
