Produktdetails:
Zahlung und Versand AGB:
|
| Produkt-Name: | Transformatorfolienwickelmaschine | Funktion: | wickelnde Transformatorspule |
|---|---|---|---|
| Energie: | 22kw | Drehende Geschwindigkeit: | 0 | 18 U/min |
| Cudicke: | 0,2 | 2.0mm | Aldicke: | 0,3 | 3.0mm |
| Entgratene Einheit: | 2 Sätze | Garantie: | 12 Monate |
| Hervorheben: | Folien-Winde des Transformator-18rpm,TIG Welded Transformer Foil Winding-Maschine,Genaue Spulen-Transformator-Wickelmaschine |
||
TIG Welded Cast Resin Transformer-Folien-Wickelmaschine für genaue Spulen-Wicklung
Beschreibung der Transformatorfolienwickelmaschine BRJ1400-2
Transformatorfolienwickelmaschine BRJ1400-2 ist ein hochmodernes Gerät, das für genau und leistungsfähig wickelnde Transformatorspulen unter Verwendung der Folienleiter benutzt wird. Die Transformatorfolienwickelmaschine enthält neue Technologie und Automatisierung, um den wickelnden Prozess zu vereinfachen und zu erhöhen und stellt die einheitlichen und fest gedrehten Spulen, mit dem Ergebnis der verbesserten Transformatorleistung sicher. Mit zwei Folie decoilers und zwei Isolierung decoilers kann die Transformatorfolienwickelmaschine ein oder zwei Schichten des Folienleiters behandeln und ein oder zwei Schichten Isolierungspapier behandeln. Die Transformatorfolienwickelmaschine kann Folie und Sammelschiene zusammen mit TIG-Schweißverfahren schweißen. Die Transformatorfolienwickelmaschine kennzeichnet das langsame Beginnen, Laufruhe und einfache Operation.
Hauptkomponenten der Transformatorfolienwickelmaschine BRJ1400-2
1. Großrechner
2. Wickelnde Einheit
3. Folie decoiler
4. Isolierung decoiler
5. Ende-füllende Streifenzufuhr
6. Reinigungssystem
7. Schnitt des Systems
8. Entgratenes System der Folie
9. Randausrichtungssystem
10. Einheit automatischen Schweißens
11. Elektronisches Kontrollsystem
12. Druckluftanlage
Technische Parameter der Transformatorfolienwickelmaschine BRJ1400-2
Typische Standardspezifikationen der Transformatorfolienwickelmaschine BRJ1400-2 werden unten gezeigt, jedoch kann die Transformatorfolienwickelmaschine als verlangt worden auch hergestellt werden.
| Maximale Folien-Breite: | 1,400mm |
| Max. Finished Coil Od.: | 1,000mm |
| Fertige Spulen-Form: | oval, rund und rechteckig, etc. |
| Leiter Foil Material: | Kupfer oder Aluminium |
| Maximales Leiter-Material Od.: | Φ1,000mm |
| Leiter-Material Identifikation: | Φ500mm |
| Folie Decoiler-Zahl: | 2 PC |
| Erweiterungsstrecke Folie Decoiler: | Φ460 | 520mm |
| Max. Coil Weight: | 2,500KG |
| Wickelnde Dorn-Größe: | 80×80×1750 Millimeter |
| Schweißender Modus: | TIG |
| Schnitt des Modus: | Elektrische Diskettenschere |
| Isolierung Decoiler-Zahl: | 2 PC |
| Max. Isoliermaterial Od.: | Φ400mm |
| Isoliermaterial Identifikation: | Φ76mm |
| Ende-füllende Streifen-Zufuhr: | 8 PC |
| Rand-Ausrichtungs-System: | Photoelektrische Abfragung |
| Kontrollsystem: | PLC |
| Benutzerschnittstelle: | 10inch (254mm) Touch Screen |
| Zählung der Strecke: | 0 - 9999,9 |
| Gesamtgewicht: | 8000Kg |
| Maß (LxWxH) | 5800x2850x2500mm |

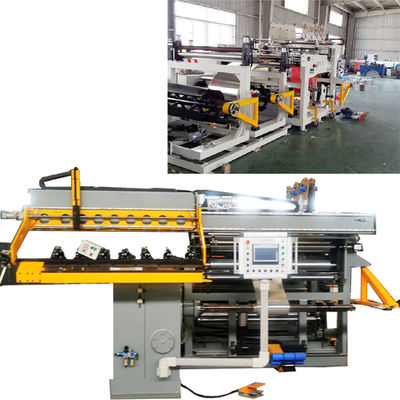

Abb. 1: Vorderansicht der Transformatorfolienwickelmaschine BRJ1400-2
Abb. 2: Rückseitenansicht der Transformatorfolienwickelmaschine BRJ1400-2
