Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Transformatorfolienwickelmaschine | Leiterbreite: | 150 | 300mm |
|---|---|---|---|
| Schweißender Modus: | kaltes Druckschweißen | Cufolienstärke: | 0,2 | 2.0mm |
| Alfolienstärke: | 0.3 ~ 3.0 mm | Windgeschwindigkeit: | 0 | 35 U/min |
| Motorleistung: | 5.5KW | Maschinen-Farbe: | Zusätzlich |
| Hervorheben: | Automatische Wickelmaschine mit Transformator,Kaltschweißtransformator-Folienwickler,Transformator-Folienwickler 0 |
||
Maschinen und Geräte für die Herstellung von Maschinen
Beschreibung der Wickelmaschine BRJ300-2
Die Transformatorfolienwickler BRJ300-2 ist eine der professionellen Leiterfilmwickler.Die Wickelmaschine für Transformatorfolien wird hauptsächlich zur Wickelung von Kupfer- oder Aluminiumfolien zur Herstellung von Transformatorspulen und anderen ähnlichen Produkten verwendetDie Transformatorfolie-Wicklungsmaschine kann eine oder zwei Schichten Kupfer- oder Aluminiumfolien und eine oder zwei Schichten Isolationspapier wickeln.die Folienwickler kann verschiedene Materialien von Folien und Busbar zusammen schweißenDie Transformatorfolienwickler ist mit einem Fußpedal ausgestattet, mit dem die Maschine zum Laufen oder zum Anhalten und zum Wechseln der Drehrichtung gesteuert wird.Die Transformatorfolienwickelmaschine verfügt über einen langsamen Start, reibungslos und einfach zu bedienen usw.
Hauptbestandteile mit einer Leistung von mehr als 50 Watt
1. Schweißrahmen aus Stahl
2. Folienentwickler
3. Foliezufuhr
4. Druckwalze
5. Hauptwickelvorrichtung
6. PLC-basiertes Steuerungssystem
7Pneumatisches System
Technische Parameter
Die typischen Standardspezifikationen der Transformator-Folienwickler BRJ300-2 sind nachstehend dargestellt, jedoch kann die Folienwickler auch nach Wunsch hergestellt werden.
| Breite der Folie: | 100 ~ 300 mm |
| Fertiggefertigte Spulenform: | Oval, kreisförmig und rechteckig usw. |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Al Folie Dicke: | 0.3 ~ 3,0 mm |
| Cu Folie Dicke: | 0.2 ~ 2,0 mm |
| Nummer des Folie-Entwicklers: | 2 Stück |
| Längen der Folienabspannung: | 350 mm |
| Ausdehnung der Folien-Decoiler: | Ø 400 bis 520 mm |
| Maximale Spulenmasse: | 750 kg |
| Druckwalze: | 1 Satz |
| Spannungsmodus: | Pneumatisch |
| Einstellung des Geschwindigkeitsmodus: | Schrittlos einstellbar |
| Drehgeschwindigkeit: | 0 ~ 35 U/min |
| Nummer des Isolationsdecoilers: | 1 Prozent |
| Breite des Isolations-Decoilers: | 350 mm |
| Isolierungsschacht: | Erweiterbar (pneumatische Öffnungs-/Schließung) |
| Programmierungsart: | PLC |
| Berührungsschirm: | 10 Zoll (254 mm) |
| Zählung des Drehbereichs: | 0 ~ 9999.9 |

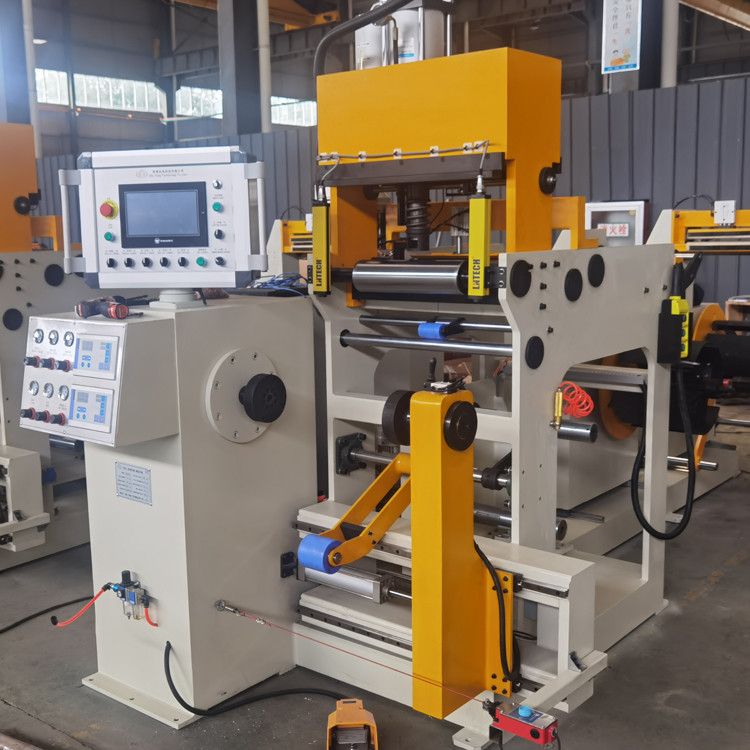

Abbildung 1: Transformatorfolienwickler BRJ300-2 in voller Sicht
Abbildung 2: Schweißwirkung der Transformatorfolienwickler BRJ300-2
