| Produktbezeichnung: | Transformatorfolienwickelmaschine | Gebrauch: | wickelnde Folienspule |
|---|---|---|---|
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Max. Folienbreite: | 800 mm | Maschinen-Farbe: | Wie verlangt |
| Wickelmotor: | 11 kW | Windgeschwindigkeit: | 20rpm |
| Hervorheben: | Transformatorfolienwickelmaschine |
||
Folienwickler aus Gusseharztransformator mit PLC-Steuerung
DSchriftstückvon tRansformer-FolienwicklerBRJ800
Automatische Transformatorfolienwickler BRJ800 ist ein spezieller Folienwickler, mit dem der Leiter Aluminiumfolie oder der Leiter Kupferfolie zum Herstellen von Trockenformformformationsspulen gewinden kann.Dieses Modell der Transformatorfolienwickler ist mit einem Folien-Entwickler und zwei Isolierpapier-Entwicklern ausgestattet, wodurch die Folienwicklerin eine Folienschicht und eine oder zwei Schichten Isolationspapier gleichzeitig wickeln kann.Die Transformatorfolie-Wicklungsmaschine ist mit einem Walzschneider ausgestattet, um die Leiterfolie nach Beendigung der Wicklung zu schneiden.Mit einem Touchscreen und HMI kann die Transformatorfolie-Wicklungsmaschine leicht bedient werden.
Schnelle Angaben zur TransformatorfolienwicklermaschineBRJ800
1) Ein Folie-Entwickler
2) Zwei Isolationspapierabwickler
4) Endfüllstreifenfütterungen
5) Reinigungssystem
6) Abtrennsystem
7) System zur Ausrichtung der Kanten
8) Automatisches Schweißgerät
TechnischepArameternmit einer Leistung von mehr als 100 W undBRJ800
Die typischen Standardspezifikationen der Transformatorfolienwickler BRJ800 sind nachstehend dargestellt, die Maschine kann jedoch auch auf Wunsch hergestellt werden.
| Breite der Folie: | 200 ~ 800 mm |
| Fertiggefertigte Spulenform: | Oval, Kreis und Rechteck |
| Versorgungsmaterial OD: | 1,000 mm |
| Liefermaterial-ID: | 500 mm |
| Nummer des Folie-Entwicklers: | 1 Prozent |
| Längen der Folienabspannung: | 850 mm |
| Ausdehnungsbereich des Folie-Entwicklers: | Ø420 ~ 520 mm |
| Größe der Wickelwelle: | 80 × 80 × 1150 mm |
| Schneider: | Elektrische Scheißscheibe |
| Nummer des Isolationsdecoilers: | 2 Stück |
| Max. Dosierung des Dämmstoffs: | Ø400 mm |
| Kennzeichnung des Isolierungsmaterials: | Ø75 mm |
| Max. Isoliermaterialbreite: | 850 mm |
| Grenz-Ausrichtungssystem: | Fotoelektrische Sensorik |
| Steuerungssystem: | PLC |
| Benutzeroberfläche | 10 Zoll (254 mm) Touchscreen |
| Zählung der Drehungen: | 0 ~ 9999.9 |
| Wickelleistung: | 11 kW |
| Drehgeschwindigkeit: | 0 ~ 20 Rpm |

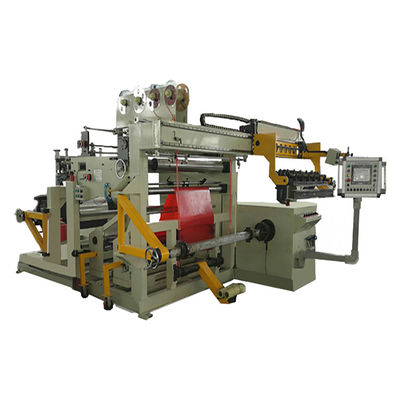

Abbildung 1: Vorderseite der Wickelmaschine BRJ800
Abbildung 2: Rückseite der Transformatorfolienwickler BRJ800
