| Name: | Transformatorfolienwickelmaschine | Funktion: | Herstellung, der Spule zu vereiteln |
|---|---|---|---|
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Max. Folienbreite: | 1000 mm | Farbe: | Gemäß der Anforderungen |
| wickelnde Leistungsstärke: | 15 kW | Windgeschwindigkeit: | 0 | 20rpm |
| Hervorheben: | Automatische Wickelmaschine für Transformatoren Niederspannung,Automatische Blechwickler,15 kW Folienspulverwickler |
||
Automatische Blechwickler mit Niederspannungstransformator
Beschreibung der Wickelmaschine BRJ1000-2
Transformatorfolienwickler BRJ1000-2 ist eine spezielle Leiterfolienwicklermaschine, die speziell für das Wickeln von Trockenformatorspulen oder ähnlichen Produkten entwickelt wurde.mit einer Breite von nicht mehr als 1 mm,000 mm, kann die Transformatorfolienwicklerin eine oder zwei Schichten sowohl von Kupferfolien mit einer Dicke zwischen 0,2 mm und 2 mm als auch von Aluminiumfolien mit einer Dicke zwischen 0,00 mm wickeln.3 mm bis 3 mmDie Transformatorfolienwickelmaschine, die mit einem 15 kW-Motor angetrieben wird, kann genügend Drehmoment zur Verfügung stellen, um Folie und Isolationspapier gleichzeitig effizient zu winden.Die Transformatorfolie Wicklungsmaschine ist mit TIG Wicklungsmaschine und Wasserkühler für das Schweißen Folie und Busbar zusammenDarüber hinaus kann der Bediener die benutzerfreundliche Erfahrung durch die Touchscreen-Anzeigesteuerung genießen, die eine einfache Bedienung der Maschine gewährleistet.
Schnelle Details zur Transformatorfolienwickler BRJ1000-2
1) Zwei Folienentwickler für die Platzierung von Materialfolie
2) Zwei Isolationsabwickler
3) Endfüllstreifen-Zuführer
4) Reinigungssystem
5) Folienabschäubersystem
6) Schnittfolien-System
7) System zur Ausrichtung der Kanten
8) Automatisches Schweißgerät
Technische Parameter der Wickelmaschine BRJ1000-2
Die typischen Standardspezifikationen der Transformatorfolienwickler BRJ1000-2 sind nachstehend dargestellt, die Folienwickler können jedoch auch nach Wunsch hergestellt werden.
| Max. Breite der Folie: | 1,000 mm |
| Form der Wunde: | oval, kreisförmig und rechteckig usw. |
| Maximaler Leiterstoff OD: | Φ1.000 mm |
| Kennzeichnung des Leitermaterials: | Φ500 mm |
| Nummer des Folie-Entwicklers: | 2 Stück |
| Längen der Folienabspannung: | 1,050 mm |
| Ausdehnung der Folien-Decoiler: | Φ420 ~ 520 mm |
| Größe der Wickelwelle: | 80 × 80 × 1350 mm |
| Schnittmodus: | Elektrische Scheißscheibe |
| Folienabschäubersystem: | Pneumatisch |
| Reinigungssystem: | Pneumatisch |
| Nummer des Isolationsdecoilers: | 2 Stück |
| Maximaler Isolierstoff OD: | Φ400 mm |
| Kennzeichnung des Isolierungsmaterials: | Φ76 mm |
| Endfüllbandzufuhr: | 8 Stück |
| Elektronische Steuerung: | PLC |
| Wickelleistung: | 15 kW |
| Drehgeschwindigkeit: | 0 ~ 20 Rpm |

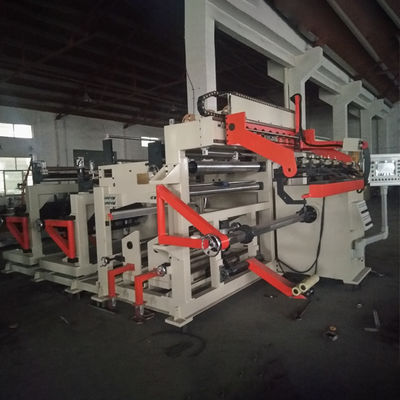

Abbildung 1: Vorderseite der Wickelmaschine BRJ1000-2
Abbildung 2: Rückseite der Transformatorfolienwickler BRJ1000-2
