Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Transformatorfolienwickelmaschine | Gebrauch: | Herstellung der Transformatorspule |
|---|---|---|---|
| Cufolienstärke: | 0.2 - 2.0mm | Alfolienstärke: | 0.3 - 3,0 mm |
| Max. Folienbreite: | 1200 mm | Farbe: | Wie angefordert |
| Wickelmotor: | 15 kW | Windgeschwindigkeit: | 0 | 18rpm |
| Hervorheben: | Transformator-Spulen-Kupferblechwindler,Zwei Schichten Kupferplattenwickler,1200 mm Transformator-Folienwickler |
||
Zwei Schichten Kupferblechwickler Trockentransformator Folienwickelmaschine
Beschreibungmit einer Leistung von mehr als 10 Watt
Eine Transformatorfolienwicklermaschine ist eine spezielle Ausrüstung zur Wicklung von Transformatorspulen mit Kupfer- oder Aluminiumfolienleitern.Transformator-Folienwickler mit unterschiedlichen automatischen Technologien zur Verbesserung des ProzessesDiese Art von Wickelmaschine kann sowohl eine oder zwei Schichten Aluminiumfolie oder Kupferfolie als auch eine oder zwei Schichten Isolationspapier wickeln.die Transformatorfolienwickelmaschine kann leicht betrieben werden.
HauptcGegnermit einer Leistung von mehr als 100 W undBRJ1200-2
TechnischepArameternmit einer Leistung von mehr als 10 Watt
Die typischen Standardspezifikationen der Transformatorfolienwickler BRJ1200-2 sind nachstehend dargestellt, jedoch kann die Transformatorfolienwickler auch nach Wunsch hergestellt werden.
| Max. Breite der Folie: | 1200 mm |
| Max. Fertiges Spulen-OD: | Φ1.000 mm |
| Min. Fertiges Spulen-ID: | Φ130 mm |
| Fertiggefertigte Spulenform: | oval, kreisförmig, rechteckig usw. |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Foliendicke Min. und Max. (Aluminium): | 0.3 ~ 3,0 mm |
| Foliendicke Min. und Max. (Kupfer): | 0.2 ~ 2,0 mm |
| Material der Leiterfolie OD.: | Φ1.000 mm |
| Material-ID der Leiterfolie: | Φ500 mm |
| Durchmesser des Leiters: | Φ400 ~ 520 mm |
| Wickelleistung: | 15 kW |
| Drehgeschwindigkeit: | 0 ~ 20 U/min |
| Schweißmodus: | TIG |
| Schnittmodus: | Elektrische Walzschere |
| Isolierungsschacht: | Erweiterbar (pneumatische Öffnungs-/Schließung) |
| Endfüllbandzufuhr: | 8 Stück |
| Grenz-Ausrichtungssystem: | Autoelektrische Messung der automatischen Berichtigungsabweichung |
| Benutzeroberfläche | 10 Zoll (254 mm) Touchscreen |
| Zählbereich: | 0 ~ 9999.9 |

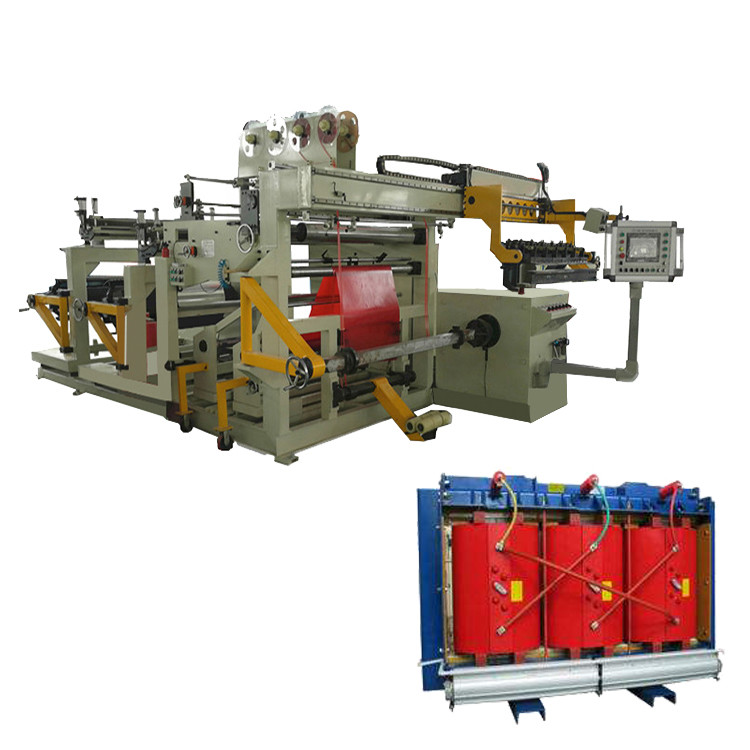

FIG 1: Seitenaufnahme der Transformatorfolienwickler
Abbildung 2: Rückseite der Transformatorfolienwickler BRJ1200-2
