Produktdetails:
Zahlung und Versand AGB:
|
| Name: | Transformatorfolienwickelmaschine | Gebrauch: | wickelnde Transformatorspule |
|---|---|---|---|
| Wickelnde Energie: | 22 kW | Drehgeschwindigkeit: | 0 | 18 U/min |
| Cudicke: | 0,2 | 2.0mm | Aldicke: | 0,3 | 3.0mm |
| Entgratene Einheit: | 2 Sätze | Gewährleistung: | 12 Monate |
| Hervorheben: | Maschine zum Wickeln von Transformatorspulen aus Gusseharz,Automatischer Transformator-Folienwindler,Elektronischer Transformator Kupferfolienwickler |
||
Gusseisen-Transformator-FolienwicklerKupferfolienwickler
Beschreibungmit einer Leistung von mehr als 100 W undBRJ1400-2
Transformatorfolienwickler BRJ1400-2 ist eine professionelle Vorrichtung zum präzisen und effizienten Wickeln von Transformatorspulen mit Folienleitern.Die Wickelmaschine kann sowohl Kupfer als auch Aluminiumfolie verwenden.Mit zwei Folie- und zwei Isolations-Decoilern kann die Transformatorfolie-Windemaschine ein oder zwei Schichten Folie-Leiter und ein oder zwei Schichten Isolationspapier wickeln.Die Wickelmaschine ist mit einer TIG-Schweißanlage ausgestattetMit PLC-Steuerungssystem und HMI verfügt die Transformatorfolienwickler über einen langsamen Start, einen reibungslosen Betrieb und eine einfache Bedienung.
HauptcGegnermit einer Leistung von mehr als 100 W undBRJ1400-2
1Hauptrahmen
2. Wickeleinheit
3. Folienentwickler
4. Isolier-Entwickler
5. Endfüllstreifenfütterung
6. Reinigungssystem
7. Schneidsystem
8. Folienabschäubersystem
9- System zur Ausrichtung der Kanten
10. Automatisches Schweißgerät
11. Elektronische Steuerung
12Pneumatisches System
TechnischepArameternmit einer Leistung von mehr als 100 W undBRJ1400-2
Die typischen Standardspezifikationen der Transformatorfolienwickler BRJ1400-2 sind nachstehend dargestellt, jedoch kann die Transformatorfolienwickler auch nach Wunsch hergestellt werden.
| Höchstbreite der Folie: | 1,400 mm |
| Maximal, fertig mit der Spirale. | 1,000 mm |
| Fertiggefertigte Spulenform: | oval, rund und rechteckig usw. |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Höchstgehalt an Leitermaterial OD: | Φ1.000 mm |
| Kennzeichnung des Leitermaterials: | Φ500 mm |
| Nummer des Folie-Entwicklers: | 2 Stück |
| Ausdehnung der Folien-Decoiler: | Φ460 ~ 520 mm |
| Max. Gewicht der Spule: | 2,500KG |
| Schraubschraubern Größe | 80 × 80 × 1750 mm |
| Schweißmodus: | TIG |
| Schnittmodus: | Elektrische Scheißscheibe |
| Nummer des Isolationsdecoilers: | 2 Stück |
| Max. Dosierung des Dämmstoffs: | Φ400 mm |
| Kennzeichnung des Isolierungsmaterials: | Φ76 mm |
| Endfüllbandzufuhr: | 8 Stück |
| Grenz-Ausrichtungssystem: | Fotoelektrische Sensorik |
| Steuerungssystem: | PLC |
| Benutzeroberfläche | 10 Zoll (254 mm) Touchscreen |
| Zählbereich: | 0 bis 9999.9 |
| Gesamtgewicht: | 8000 Kilo |
| Abmessung ((LxWxH) | 5800x2850x2500 mm |

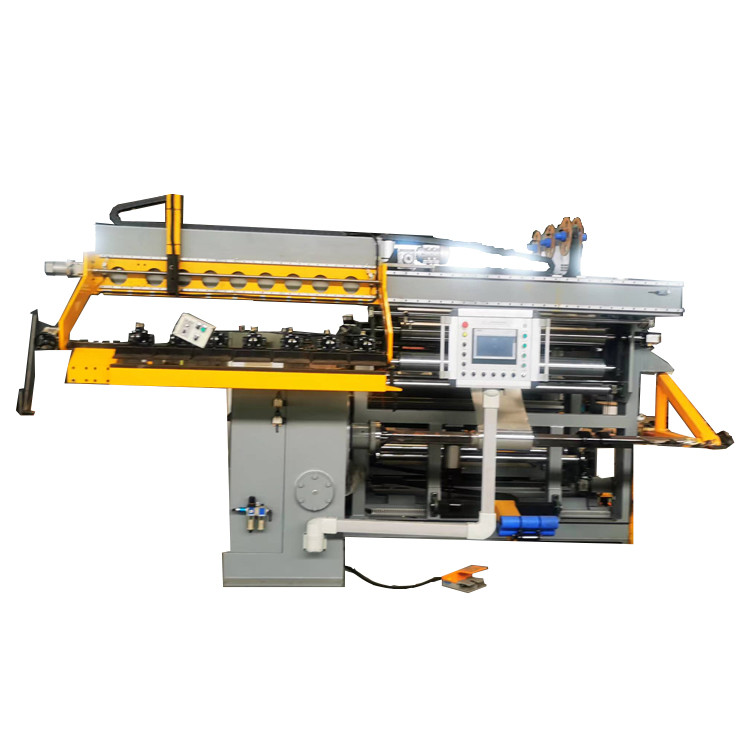

Abbildung 1: Vorderseite der Wickelmaschine BRJ1400-2
Abbildung 2: Rückseite der Transformatorfolienwickler BRJ1400-2
