| Produktbezeichnung: | Transformatorfolienwickelmaschine | Folienbreite: | 150 ~ 600mm |
|---|---|---|---|
| Folie decoiler: | 2 Stück | Windgeschwindigkeit: | 0 | 26 U/min |
| Farbe der Maschine: | Wie angefordert | Garantiezeit: | 12 Monate |
| Isolierung decoiler: | 2 Stück | Schnittmaschinen für die Folie: | Elektrische Schere |
| Hervorheben: | 26 Rpm-Folienwickler mit Transformator,TIG-Schweißmaschine für Trockentransformatoren,150 mm Transformatorfolienwickler |
||
AutomatischTIG SchweißtrockenartTransformator-Folienwickler
Schnell!dEtapels der Transformatorfolienwickler BRJ600-2
Beschreibungmit einer Leistung von mehr als 10 Watt
Die Transformatorfolie-Wicklungsmaschine BRJ600-2 wird hauptsächlich zur Windung von Transformatorfolie und anderen ähnlichen Produkten verwendet.Die Transformatorfolie Wicklungsmaschine ist mit einem pneumatischen Bremssystem für Folie Decoilers und Isolierung Decoiler zur Verfügung gestellt, um Spannung zu schaffen, um sicherzustellen, dass die Spule fest beim Wicklung gewickelt werden kannMit photoelektrischen Sensoren kann die Wickelmaschine die Position der Folie korrigieren, wodurch die Folie beim Wickeln sauber wird.Die Transformator Folie Wicklungsmaschine ist mit TIG Schweiß-Einheit für Schweißen Folie und Bus-Bar zusammen. Mit HMI und Steuerungssystem auf Basis von PLC kann die Transformatorfolie-Windemaschine einfach und intuitiv bedient werden.
HauptpArameternmit einer Leistung von mehr als 10 Watt
Die typischen Standardspezifikationen der Transformatorfolienwickler BRJ600-2 sind nachstehend dargestellt, jedoch kann die Folienwickler auch nach Wunsch gefertigt werden.
| Höchstbreite der Folie: | 600 mm |
| Form der Spule: | oval, kreisförmig und rechteckig |
| Material der Leiterfolie OD.: | Ø1.000 mm, maximal |
| Material-ID der Leiterfolie: | Ø500 mm |
| Nummer des Leiterdecoilers: | 2 Stück |
| Längen des Leiter-Decoilers: | 650 mm |
| Ausweitung der Reichweite des Leiterdecoilers: | Ø400 ~ 520 mm |
| Wickelleistung: | 11 kW |
| Größe der Wickelwelle: | 80 × 80 × 950 mm |
| Maximal Drehgeschwindigkeit: | 26 Umdrehungen pro Minute |
| Isolierungsabwickler: | 2 Stück |
| Isolierungsmaterial OD: | ≤Ø400 mm |
| Kennzeichnung des Isolierungsmaterials: | Ø76 mm |
| Breite des Isolationspapiers: | 650 mm |
| Endfüllbandzufuhr: | 6 Stück |
| Grenz-Ausrichtungssystem: | Fotoelektrische Sensorik |
| Genauigkeit der Berichtigung: | ±0,5 mm |
| Berührungsschirm: | 10 Zoll |
| Zählung der Drehungen: | 0 ~ 9999.9 |

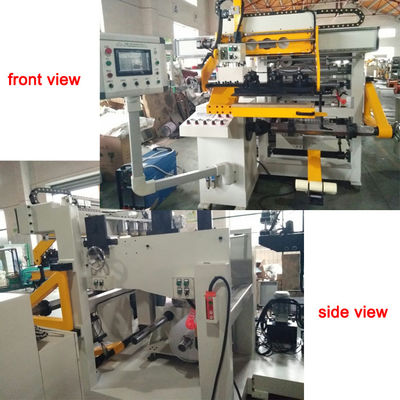

Abbildung 1: Vorderseite der Wickelmaschine BRJ600-2
Abbildung 2 :Folienwickler mit Transformator BRJ600-2
