| Name: | Transformatorfolienwickelmaschine | Funktion: | Wickelfolien |
|---|---|---|---|
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Max. Folienbreite: | 800 mm | Farbe: | wie angefordert |
| Wickelnde Energie: | 15 kW | Windgeschwindigkeit: | 0 | 20rpm |
| Hervorheben: | Geworfene Harz-Transformator-Folien-Wickelmaschine,PLC-Steuerung Streifenwickler,Maschine zum Wickeln von Gussharzstreifen |
||
PLC-SteuerungMaschine zum Wickeln von StreifenGegossenes HarzTransformatorFolienWickelmaschine
DSchriftstückmit einer Leistung von mehr als 10 Watt,
Die Wickelmaschine BRJ800-2 ist eine spezielle Wickelmaschine zur Herstellung von Transformatorspulen aus Gusseharz.Diese Art von Transformator Folie Wicklungsmaschine ist mit einem 15kw Motor zur Verfügung gestellt, um die Wicklungswelle zu fahrenDie Transformatorfolienwickelmaschine verwendet das TIG-Schweißverfahren, um Folie und Busbar zusammen zu schweißen.Die Transformatorfolienwickler ist mit zwei Folienentwicklern und zwei Isolationspapierentwicklern ausgestattet, mit dem die Folienwickelmaschine ein oder zwei Schichten Kupfer- oder Aluminiumfolienstreifen und ein oder zwei Schichten Isolationspapier winden kann.die Transformatorfolienwickelmaschine kann sehr einfach betrieben werden.
Schnelle Angaben zur TransformatorfolienwicklermaschineBRJ800-2
1) Zwei Folienentwickler
2) Zwei Isolationspapierabwickler
4) Endfüllstreifen-Zuführer
5) Reinigungssystem
6) Abtrennsystem
7) System zur Ausrichtung der Kanten
8) Automatisches Schweißgerät
TechnischepArameternmit einer Leistung von mehr als 100 W undBRJ800-2
Die typischen Standardspezifikationen der Transformatorfolienwickler BRJ800-2 sind nachstehend dargestellt, die Folienwickler können jedoch auch nach Wunsch hergestellt werden.
| Max. Breite der Folie: | 800 mm |
| Material der Leiterfolie OD.: | Ø1.000 mm |
| Material-ID der Leiterfolie: | Ø500 mm |
| Nummer des Folie-Entwicklers: | 2 Sätze |
| Längen der Folienabspannung: | 850 mm |
| Ausdehnungsbereich des Folie-Entwicklers: | Ø420 - 520 mm |
| Größe der Wickelwelle: | 80 × 80 × 1150 mm |
| Schnittmodus: | Elektrische Scheißscheibe |
| Nummer des Isolationsdecoilers: | 2 Sätze |
| Isolierungsmaterial OD: | ≤Ø400 mm |
| Kennzeichnung des Isolierungsmaterials: | Ø76 mm |
| Max. Breite des Dämmstoffs: | 850 mm |
| Grenz-Ausrichtungssystem: | Fotoelektrische Sensorik |
| Elektronische Steuerung: | PLC |
| Benutzeroberfläche | 10 Zoll (254 mm) Touchscreen |
| Zählung der Drehungen: | 0 ~ 9999.9 |
| Wickelleistung: | 15 kW |
| Drehgeschwindigkeit: | 0 ~ 20 Rpm |

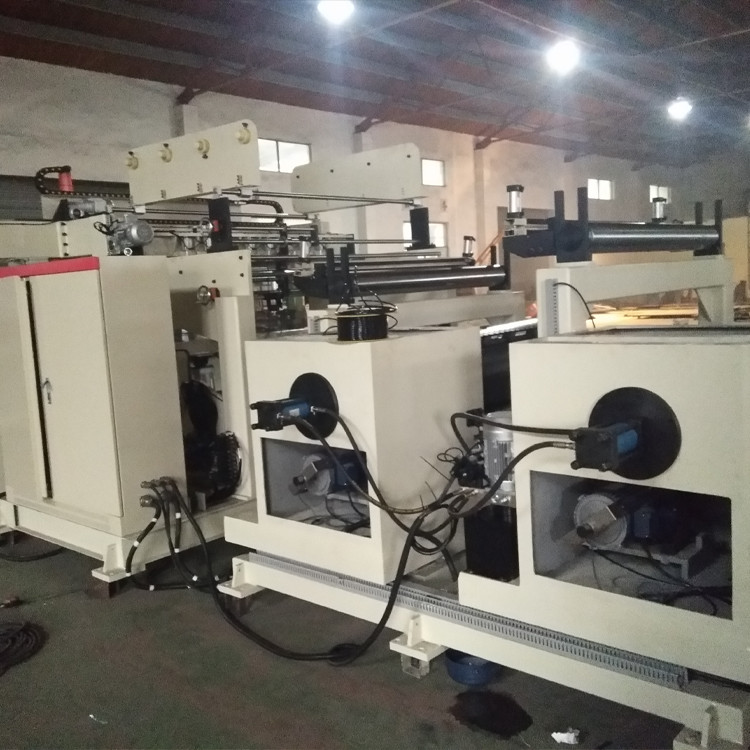

Abbildung 1: Vorderseite der Wickelmaschine BRJ800-2
Abbildung 2: Rückseite der Transformatorfolienwickler BRJ800-2
