| Produktbezeichnung: | Transformatorfolienwickelmaschine | Funktion: | wickelnde Transformatorspule |
|---|---|---|---|
| Motorleistung: | 22 kW | Windgeschwindigkeit: | 0 | 18 U/min |
| Cufolienstärke: | 0,2 | 2.0mm | Alfolienstärke: | 0,3 | 3.0mm |
| Entgratene Einheit: | 2 Sätze | Gewährleistung: | 12 Monate |
| Hervorheben: | Maschine zum Wickeln von Folien mit Windertransformator,TIG Schweißtransformator-Folienwickler,Geworfene Harz-Transformator-Folien-Wickelmaschine |
||
TIG-Schweißen mit NiederspannungsschleiferGusseisen-Transformator-Folienwickler
Beschreibungmit einer Leistung von mehr als 100 W undBRJ1400-2
Die Transformatorfolie-Windmaschine BRJ1400-2 ist eine professionelle Windmaschine.Diese Art von Wickelspulen kann zur Herstellung von Transformatoren oder ähnlichen Produkten verwendet werdenMit zwei Folieabwicklern und zwei Isolationsabwicklern kann die Transformatorfoliewicklermaschine ein oder zwei Schichten Folieleiter und ein oder zwei Schichten Isolationspapier verarbeiten.Die Transformatorfolie Wicklungsmaschine kann Folie und Busbar zusammen mit TIG Schweißverfahren schweißen. Mit HMI ist es sehr einfach, diese Art von Transformatorfolie Wicklungsmaschine zu bedienen.
HauptcGegnermit einer Leistung von mehr als 100 W undBRJ1400-2
1Hauptrahmen
2. Wickeleinheit
3. Folienentwickler
4. Isolier-Entwickler
5. Endfüllstreifenfütterung
6. Reinigungssystem
7. Schneidsystem
8. Folienabschäubersystem
9- System zur Ausrichtung der Kanten
10. Automatisches Schweißgerät
11. Elektronische Steuerung
12Pneumatisches System
TechnischepArameternmit einer Leistung von mehr als 100 W undBRJ1400-2
Die typischen Standardspezifikationen der Transformatorfolienwickler BRJ1400-2 sind nachstehend dargestellt, jedoch kann die Transformatorfolienwickler auch nach Wunsch hergestellt werden.
| Höchstbreite der Folie: | 1,400 mm |
| Maximal, fertig mit der Spirale. | 1,000 mm |
| Fertiggefertigte Spulenform: | oval, rund und rechteckig usw. |
| Material der Leiterfolie: | Kupfer oder Aluminium |
| Höchstgehalt an Leitermaterial OD: | Φ1.000 mm |
| Kennzeichnung des Leitermaterials: | Φ500 mm |
| Nummer des Folie-Entwicklers: | 2 Stück |
| Ausdehnung der Folien-Decoiler: | Φ460 ~ 520 mm |
| Max. Gewicht der Spule: | 2,500KG |
| Schraubschraubern Größe | 80 × 80 × 1750 mm |
| Schweißmodus: | TIG |
| Schnittmodus: | Elektrische Scheißscheibe |
| Nummer des Isolationsdecoilers: | 2 Stück |
| Max. Dosierung des Dämmstoffs: | Φ400 mm |
| Kennzeichnung des Isolierungsmaterials: | Φ76 mm |
| Endfüllbandzufuhr: | 8 Stück |
| Grenz-Ausrichtungssystem: | Fotoelektrische Sensorik |
| Steuerungssystem: | PLC |
| Benutzeroberfläche | 10 Zoll (254 mm) Touchscreen |
| Zählbereich: | 0 bis 9999.9 |
| Gesamtgewicht: | 8000 Kilo |
| Abmessung ((LxWxH) | 5800x2850x2500 mm |

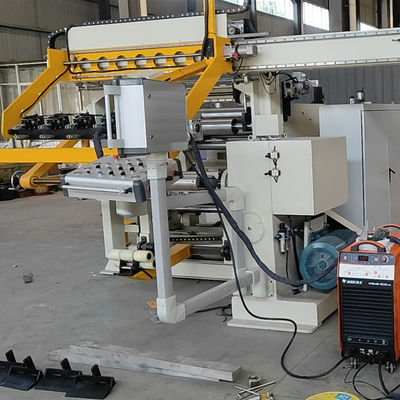

Abbildung 1: Vorderseite der Wickelmaschine BRJ1400-2
Abbildung 2: Rückseite der Transformatorfolienwickler BRJ1400-2
