Automatische Transformator-HV-Folienwickler

1 Satz
MOQ
Verhandelbar
Preis
Automatische Transformator-HV-Folienwickler
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: Transformer-HV-Folienwickler
Gebrauch: wickelnde Folienspule
Cufolienstärke: 0.15 ~ 2,0 mm
Alfolienstärke: 0,2 | 3.0mm
Windgeschwindigkeit: 0 | 200rpm
Macht: 18.5 kW
Farbe: Zusätzlich
Gewährleistung: 12 Monate
Hervorheben:

HV-Folienwickler

,

Automatische Wickelmaschine mit Transformator

,

HV-Transformator-Folienwickler
Grundinformation
Herkunftsort: China
Markenname: STT
Zertifizierung: CE
Modellnummer: GY-BRJ
Zahlung und Versand AGB
Verpackung Informationen: Seefahrtfähige Verpackungen
Lieferzeit: 45 Tage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100 Stück pro Jahr
Produkt-Beschreibung

Automatische Transformator-HV-Folienwickler





Einführung der HV-Folienwickler GY-BRJ



Die automatische HV-Folienwickelmesserei GY-BRJ ist für die Wicklung von Hochspannungs-Transformator-Folienspulen (Dry-Type-Hochspannungs-Spulen) bestimmt.Diese Maschine kann Abweichungen automatisch korrigieren, an der vor eingestellten Haltestelle anhalten und Schweiß-Lead-Out- und Lead-In-Systeme.



Hauptbestandteile vonHV-Folienwickler GY-BRJ



  • Hauptwickelmotor
  • PLC
  • Berührungsschirm
  • VFD
  • LV-Elektrogerät
  • Pneumatisches System
  • Führungsschiene
  • ARC Schweißmaschine



Technische Parameter vonHV-Folienwickler GY-BRJ



Die typischen Standardspezifikationen von GY-BRJ sind nachstehend dargestellt und können auf Wunsch leicht geändert werden.



Breite der Folie: 20 ~ 200 mm
Material der Leiterfolie: Kupfer oder Aluminium
Al Folie Dicke: 0.2 ~ 3.0 mm
Cu Folie Dicke: 0.15 ~ 2,0 mm
Innerer Versorgungsspule ((Min/Max): Für die Berechnung der Leistungsfähigkeit
Außenversorgungsspule (max.): Φ1000 mm
Max. Gewicht der Spule: 450 kg
Isolationsdicke: 00,02 ~ 0,15 mm
Identifizierung der Isolationsspirale: Φ76 mm
Maximale Isolationsspannung der Versorgungsspirale: Φ400 mm
Maximale Wickellänge ((mit Bleistab): 1600 mm ((2050 mm)
Innerer Durchmesser der Wunde: Ø300 mm
Maximaler Außendurchmesser der Wunde: Ø1100 mm
Höchstgewicht der Wundspule: 1500 kg
Schweißmodus: TIG,350A
Das Drehmoment der Mandel: 1800 N.m.
Spannung am Leiter: 50 ~ 3000 N
Nummer des Folie-Entwicklers: 1 Satz
Nummer des Isolationsdecoilers: 2 Sätze
Drehgeschwindigkeit: 0 ~ 200 Dreh/min
Motorleistung: 18.5 kW
Einheit für die Folienkante: 1 Satz
Reinigungseinheit: 1 Satz



Automatische Transformator-HV-Folienwickler 0

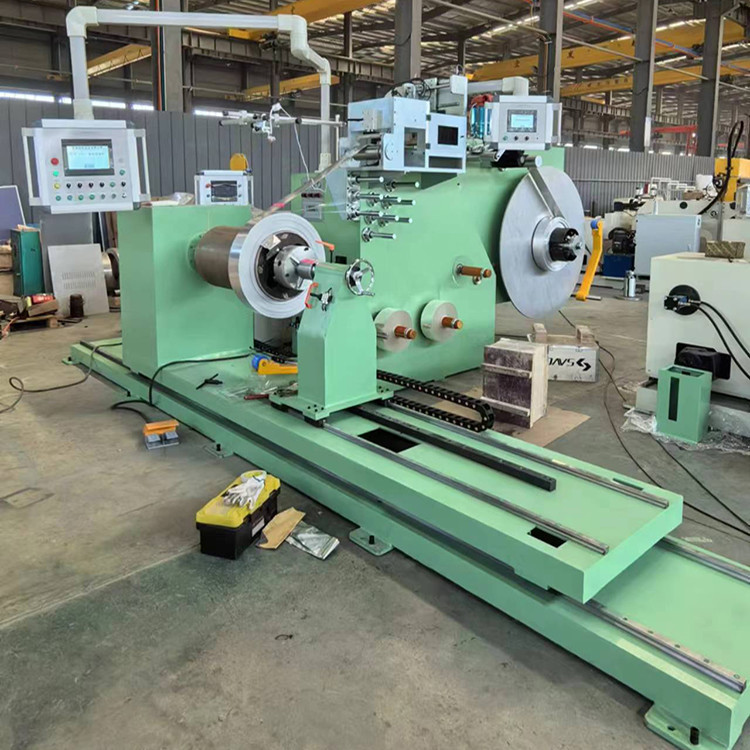

Abbildung 1: Transformator HV Folienwickler GY-BRJ


Automatische Transformator-HV-Folienwickler 1
Abbildung 2: Transformator HV Folienwickler GY-BRJ Rückseite

Automatische Transformator-HV-Folienwickler 2Automatische Transformator-HV-Folienwickler 3Automatische Transformator-HV-Folienwickler 4Automatische Transformator-HV-Folienwickler 5Automatische Transformator-HV-Folienwickler 6Automatische Transformator-HV-Folienwickler 7Automatische Transformator-HV-Folienwickler 8Automatische Transformator-HV-Folienwickler 9Automatische Transformator-HV-Folienwickler 10
