Produktdetails:
Zahlung und Versand AGB:
|
| Name der Maschine: | Folienwickler | Funktion: | wickelnde Folienspule |
|---|---|---|---|
| Folienbreite: | Maximum 200mm | Foliendicke: | 0,2 | 3mm |
| Motorleistung: | 4 kW | Folie decoiler: | Ein Satz |
| Farbe: | Zusätzlich | Garantiezeit: | 12 Monate |
| Hervorheben: | Kupferfolie-Transformator-Folienwickler,Kaltpresse-Transformator-Folienwickler,Geworfene Harz-Transformator-Folien-Wickelmaschine |
||
Kaltpresse-Schweißmaschine für Kupferfolie-Windelmaschine für Gussharztransformatoren
Einführung der Wickelmaschine BRJ200
Automatische Transformatorfolienwickelmaschine BRJ200 ist eine spezielle Folienwickelmaschine zum Wickeln von Transformator- oder Reaktorfolienrollen und anderen ähnlichen Produkten.Diese Maschine kann Kupfer- oder Aluminiumstreifen mit maximaler Breite von 200 mm winden, und es kann eine Schicht Folie und eine Schicht Isolationspapier verarbeiten.mit einem Durchmesser von mehr als 20 mmDiese Art von Folienwickelmaschine ist mit einem PLC-Steuerungssystem ausgestattet, mit dem die Maschine automatisch nach den eingegebenen Parametern laufen kann.
HauptcGegnermit einer Leistung von mehr als 10 Watt
1Hauptrahmen
2. Folienentwickler
3. Druckwalze
4. Wickeleinheit
5. Isolier-Entwickler
6- System zur Ausrichtung der Kanten
7Automatisches Kaltschweißgerät
8. Pneumatische Einheit
9. Elektrische Steuerung
10Fußpedal
TechnischepArameternmit einer Leistung von mehr als 10 Watt
Typische Normspezifikationen fürFolienwicklerBRJ200 sind nachstehend dargestellt:und die Folienwickelmaschine kann auch nach Wunsch hergestellt werden.
| Maximale Materialbreite der Folie: | 200 mm |
| Fertig mit Coil OD. : | Ø600 mm |
| Form der Spule: | Rund, oval und rechteckig |
| Material der Leiterfolie: | aus Kupfer oder Aluminium |
| Cu Folie Dicke: | 0.2 ~ 2,0 mm |
| Al Folie Dicke: | 0.3 ~ 3,0 mm |
| Identifizierungsnummer des Folienmaterials: | 500 mm |
| Folienmaterial OD: | ≤ 1000 mm |
| Nummer des Folie-Entwicklers: | 1 Prozent |
| Längen der Folienabspannung: | 250 mm |
| Schacht für die Abwicklung von Folien: | Durchmesser: Ø420 ~ 520 mm |
| Maximale Spulenmasse: | 1000 kg |
| Rectifizierungsmodus: | Fotoelektrische Sensorik |
| Korrektur von Abweichungen: | ±0,5 mm |
| Nummer des Isolationsdecoilers: | 1 Prozent |
| Isolierpapierspule OD.: | ≤ Ø400 mm |
| Identifizierung der Isolationspapierspule: | Ø76 mm |
| Drehgeschwindigkeit: | 0 ~ 35 Umdrehungen pro Minute |
| Max. Arbeitsmoment: | 3- Ich weiß nicht. |
| Wickelleistung: | 4 kW |
| Kaltschweißvorrichtung: | 1 Satz |
| Positionierungsvorrichtung für die Busbar: | 1 Satz |
| Elektrische Schleifvorrichtung: | 1 Satz |
| Kühlschweißform: | 6 Stück |
| Programmierungsart: | PLC |
| Betriebsschnittstelle: | Berührungsschirm |
| Zählung des Drehbereichs: | 0 bis 9999.9 |

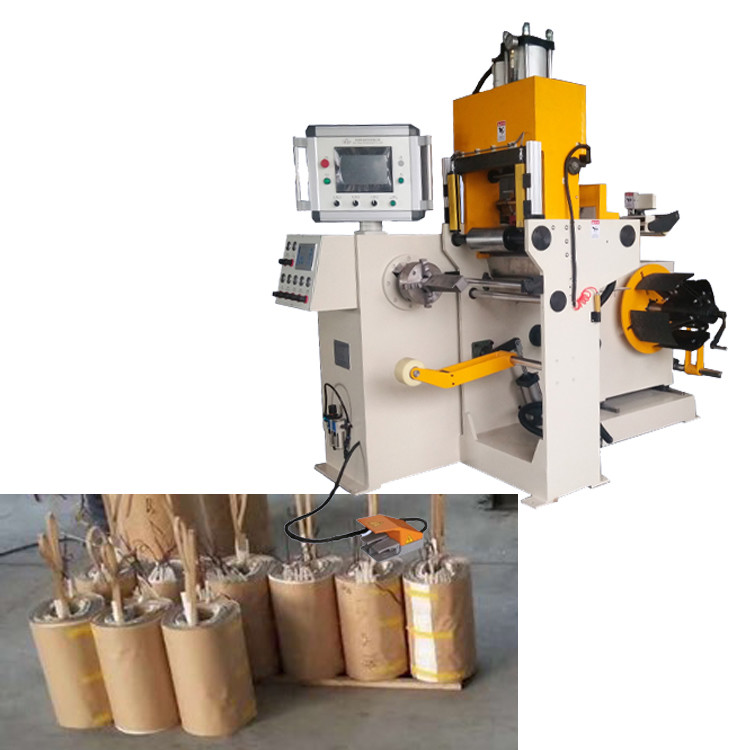

Abbildung 1: Transformatorfolienwickler BRJ200 in voller Sicht
Abbildung 1: Seitenansicht der Transformatorfolienwickler BRJ200
